Линейные штыревые изоляторы CHINT
Серия комбинированных изоляторов

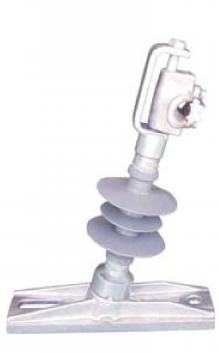

Серия линейных штыревых изоляторов от компании Chint electric (Китай)
1. Введение
2. Стандарты
IEC110
IEC61952
Линейные штыревые изоляторы применяются для изоляции и механических соединений на высоковольтных воздушных линиях электропередачи.
3. Обозначение модели
Расчетная механическая нагрузка (кН)
Номинальное напряжение (кВ)
Комбинированный линейный изолятор
4. Условия эксплуатации
температура окружающей среды: -50°С ~ +50°С;
высота установки над уровнем моря: не более 3000 м;
частота: не более 100 Гц.
Таблица 5. Технические параметры
| Тип изолятора | Рис | Номи- нальное напря жение, кВ | Расчетная меха- ническая нагрузка, кН | Высота H, мм | Разрядное | Мини- мальное расстояние тока утечки, мм | Выдер- жива- емое напря- жение грозового импульса, кВ (пиковое) | Выдерживаемое напряжение при промышленной частоте, влажное состояние, кВ (средне квадра тичное) |
| FPS-12/5 | 1 | 12 | 5 | 510 | 215 | 450 | 100 | 45 |
| FPS-24/5 | 2 | 24 | 5 | 555 | 240 | 480 | 120 | 50 |
| FPS-36/5 | 3 | 36 | 5 | 635 | 325 | 1015 | 180 | 75 |
Примечание: диаметр отверстия для сборки - 22 мм. 6. Внешний вид и размеры (см. рис. 6.1)

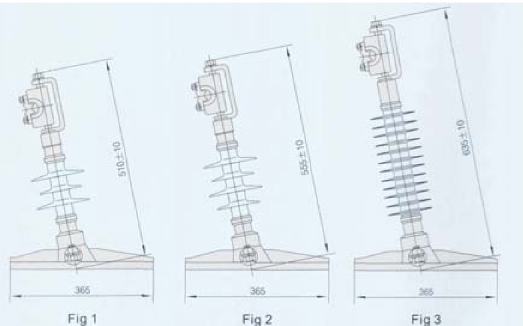

Рис. 6.2 Внешний вид и размеры линейных штыревых изоляторов
