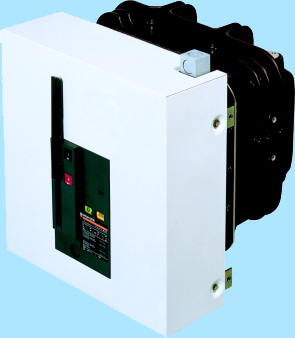

LF1 элегазовый выключатель

Производитель: Merlin Gerin
Номинальное напряжение, кВ: 10
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 31,5
Циклов ВО, при номинальном токе: 10000
Циклов ВО, при токе КЗ: 40
Электродинамическая стойкость (кА): 81
Ток термической стойкости, кА (с): 31,5 (3)
Масса, кг: 106

Номинальное напряжение	50 Гц, кВ	6,3 (10)
Уровень изоляции	Испытания напряжением промышленной частоты 50 Гц,1 мин, кВ	32 (42)
	Испытания импульсным напряжением, кВ	60 (75)
Номинальный ток	A	630, 1250
Номинальный ток отключения	кА	25	31,5
Ток динамической стойкости	кА, мгновенный	64	81
Ток термической стойкости	кА, 3 с	25	31,5
Ток отключения конденсаторной батареи для ном. тока 630 А	A	440
Коммутационные циклы	О - 3 мин - ВО - 3 мин - ВО	да
	О - 0,3 с - ВО - 15 с - ВО	да
	О - 0,3 с - ВО - 3 мин - ВО	да
Временные характеристики, мс	размыкание контактов	48
	отключение	70
	включение	65

Указано количество отключений при токе КЗ 25 кА.

Условия эксплуатации
климатические условия: от -25 °С до +40 °С;
высота над уровнем моря: до 1000 м.

Выключатели LF1 производства Merlin Gerin (Шнейдер Электрик) - трехфазные элегазовые выключатели внутренней установки, с механическим пружинным приводом.
Выключатели LF1 предназначены для коммутации номинальных токов и отключения токов коротких замыканий в системах электроснабжения и распределительных электрических сетях 6, 10 кВ. Оборудование соответствует нормам МЭК 56 и ГОСТ 687.

В выключателе применен принцип гашения дуги, основанный на технике вращения дуги и эффекте температурного расширения элегаза, что обеспечивает надежное гашение дуги при отключении номинальных токов (в т.ч. числе емкостных и индуктивных), больших токов коротких замыканий, а также низкий уровень коммутационных перенапряжений. Гарантирована возможность отключения номинальных токов при номинальном напряжении при нарушениях герметичности камеры и нулевом избыточном давлении.

Эксплуатация выключателя LF1 при номинальных технических условиях не требует обслуживания механического привода в течение 10 лет или в течение 10 000 циклов ВО. Обслуживание дугогасящей камеры выключателя не требуется в течение всего срока эксплуатации.

Выключатели LF1 разработаны и производятся с учетом требований по охране окружающей среды: материалы, изоляционные и токопроводящие компоненты являются экологически чистыми, заменяемыми и могут быть утилизированы; возможно извлечение элегаза из камеры, после демонтажа выключателя и его повторное использование, после обработки.
