KYN28-12(Z) ячейка для ЗРУ CHINT

KYN-12(Z) Ячейка стационарного типа для закрытого РУ от китайской компании Chint electric

Шкаф РУ защищенного типа KYN -12(Z) используется в трехфазных сетях промышленной частоты напряжением 3.3 ~ 10 кВ для приема и распределения электроэнергии и для защиты и управления в системе электроснабжения.

Изделие ответствует требованиям для РУ напряжением 3 ~ 35 кВ IEC 298. РУ оснащается вакуумным выключателем модели ZN65-12.

Обозначение модели

Обозначение KYN-12(Z)

Вакуумный выключатель

Номинальное напряжение

Номер проекта

Внутренней установки

Защищенного типа

3. Условия эксплуатации

Температура окружающего воздуха: -5°С ~ ч-40°С;

Высота над уровнем моря: не более 1000 м;

Относительная влажность:

средняя за день - не более 95%;

средняя за месяц - не более 90%;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов, химической коррозии и вибрации;

Примечание: по поводу условий эксплуатации, отличающихся от вышеуказанных, Вы можете обратиться за консультацией в нашу компанию.

Таблица 4. Технические параметры KYN28-12(Z)

Название Единицазначение при использовании выключателя ZN65A-12
Номинальное напряжение

кВ

10

Максимальное рабочее напряжение

кВ

12

Номинальная частотаГц50
Номинальный ток выключателяА630,1250,1600,2000,2500,3150
Номинальный ток РУА630,1250,1600,2000,2500,3150
Номинальный кратковременный выдерживаемый токкА16,20,25,31.5,40,50
Номинальный выдерживаемый пиковый токкА40,50,63,80,100,125

НазваниеЕдиницаЗначение при использовании выключателя
Номинальный уровень прочности изоляцииВыдерживаемое напряжение промышленной частоты в течение 1 минкВ42
Номинальное выдерживаемое напряжение грозового импульса (пиковое)кВ75
Время номинального короткого замыканияс4
Степень защиты Между стойками (в случае открытой дверцы ячейки РУ): IP2X Для РУ защищенного типа IP4X
Массакг860-1200

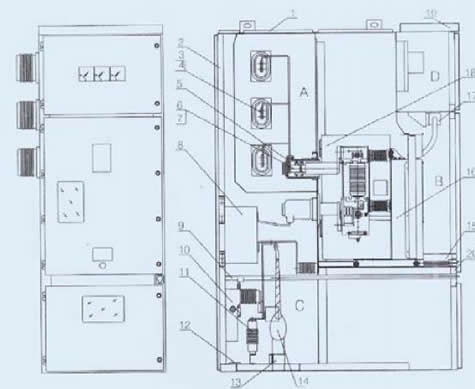

A – отсек шин

B – отсек выключателя

С – кабельный отсек

D – отсек релейной защиты

1 – клапан сброса давления

2 – каркас

3 – проходной изолятор

4 – шина главной цепи

5 – неподвижный контакт

6 – вспомогательная линия

8 – трансформатор

9 – поворотный механизм

заземлителя

10 – заземляющий выключатель

11 – ОПН

13 – зажим первичного кабеля

14 – кабель

15 – ручной механизм

16 – выкатной выключатель

17 – вторичный

соединительный замок

18 – шторный механизм

19 – секция для малых проводов

20 – съемная пластина

Внешний вид и размеры KYN28-12(Z)

Рис. 4.1 Внешний вид и размеры

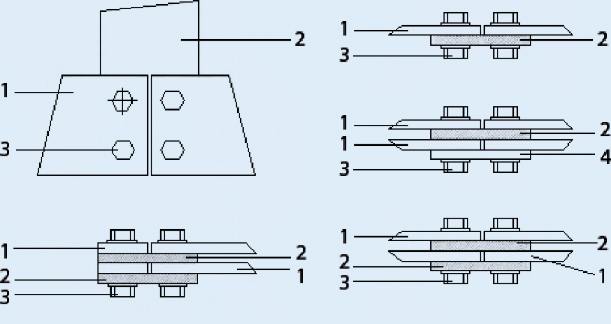

Соединение шины главной цепи и вспомогательной цепи

1 - шинопровод; 2 - шина вспомогательной цепи; 3 - болт; 4 - ростверк

Рис 4.2 Соединение шины главной цепи и вспомогательной цепи

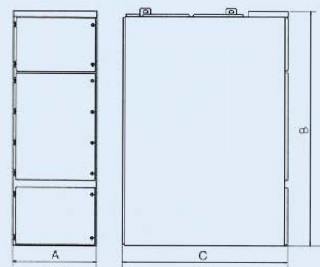

Габаритные размеры KYN28-12(Z)

Рис. 4.3 Габаритные размеры

Таблица 6.1 Габаритные размеры

Высота (мм)2350
Ширина А (мм)при номинальных токах шины вспомогательной цепи < 250 при номинальных токах шины вспомогательной цепи > 1250 А840 1000
Глубина С (мм)при кабельном подключении при воздушном подключении1660 1800
