KYN28-12(Z) CHINT

KYN28-12(Z) Комплектное распределительное устройство с выкатным элементом от китайской компании CHINT.

Комплектное РУ с выкатным элементом KYN28-12(Z) применяется в электрических трехфазных системах переменного тока частотой 50 Гц на напряжением 3.6-12 кВ для приема и распределения электроэнергии с функциями контроля, защиты и управления. Соответствует требованиям стандарта IEC 60298.

Обозначение модели

Встроенный вакуумный выключатель

Номинальное напряжение

Номер модели

Для использования в помещении

С выкатным элементом

Защищенного тип

Условия эксплуатации

Температура окружающей среды: -5°С ~ ч-40°С;

Относительная влажность:

средняя за день - не более 95%;

средняя за месяц - не более 90%;

Высота над уровнем моря: не более 1000 м;

Интенсивность землетрясения: не более 8 баллов.

Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов и насыщенного пара и в условиях сильной вибрации.

Таблица 4. Технические параметры

Примечание: по вопросам условий эксплуатации, отличающихся от вышеуказанных, Вы можете обратиться за консультацией в нашу компанию.

KYN28-12(Z)

Примечание 1: необходимо учитывать допустимый ток короткого замыкания для трансформаторов тока по отдельности; Примечание 2: см. соответствующие технические параметры для ZN63-12.

5. Особенности конструкции

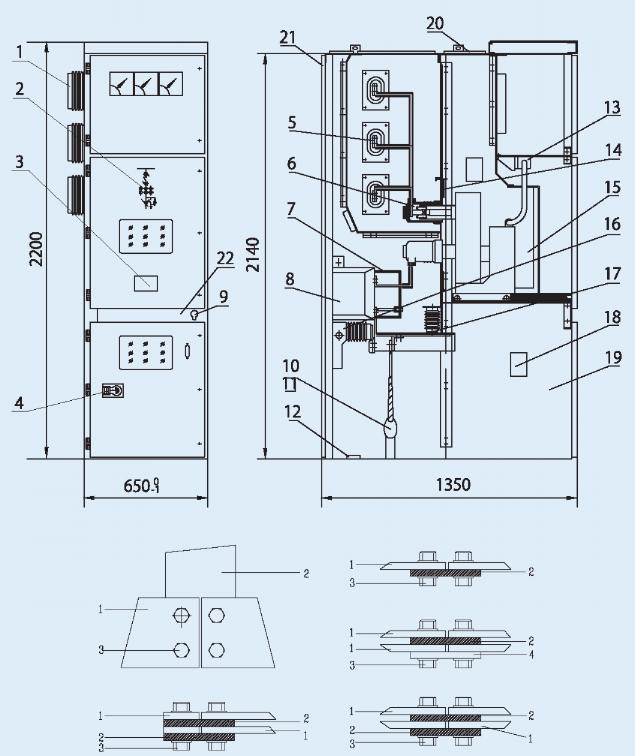

5.1 Конструкция РУ (см. рис.5.1):

полностью бронированное устройство комплектного типа;

корпус РУ выполнен из стального листа с алюмоцинковым покрытием и имеет следующие особенности: устойчивость к коррозии, небольшой вес, высокая прочность;

РУ может быть оснащено вакуумными выключателями серии ZN63-12 или VD4, обладает высокой надежностью и длительное время не нуждается в техническом обслуживании;

тележка РУ имеет два положения - рабочее и контрольное. В положениях обеспечивается безопасная работа персонала;

виды тележек изменятся вместе с видами модулей, что удобно при замене тележки и гарантирует, что тележка другого типа модуля не подойдет;

тележка передвигается очень легко и без усилий;

более девяти одножильных кабелей можно разместить в кабельном отсеке;

высоконадежный блокировочный механизм соответствует всем требованиям безопасности;

клапан для снятия давления в отсеке ВН обеспечивает безопасность персонала;

для удобного наблюдения за эксплуатационным режимом внутренних элементов РУ предусмотрено окно на передней панели.

KYN28-12(Z)

1 – сборные шины;

2 – схема цепи;

3 – табличка;

4 – подсветка;

5 – шины сборные;

6 – проходные втулки;

7 – изолятор;

8 – трансформатор тока;

9 – поворотный механизм

заземлителя;

10 – зажим вводного кабеля;

11 – кабель;

12. ;

13 – соединительный замок В/К;

14 – шторный механизм;

15 – выкатной выключатель;

16 – заземляющий выключатель;

17 – изолятор;

18 – обогреватель;

19 – корпус;

20 – клапан сброса давления;

21 – задняя стенка;

22 – съемная пластина

1 – шинопровод

2 – шинопровод КРУ

3 – болт

4 – ростверк

Рис. 5.1 Особенности конструкции комплектного РУ с выкатным элементом KYN28-12(Z)

Габаритные размеры

высота: 2200 мм;

ширина: 650 мм (при номинальных токах шины вспомогательной цепи <1250 (при токе к.з. 40 кА (пиковый ток)), 1350 мм (при кабельном подключении);

глубина: 1500 мм (при воздушном подключении).

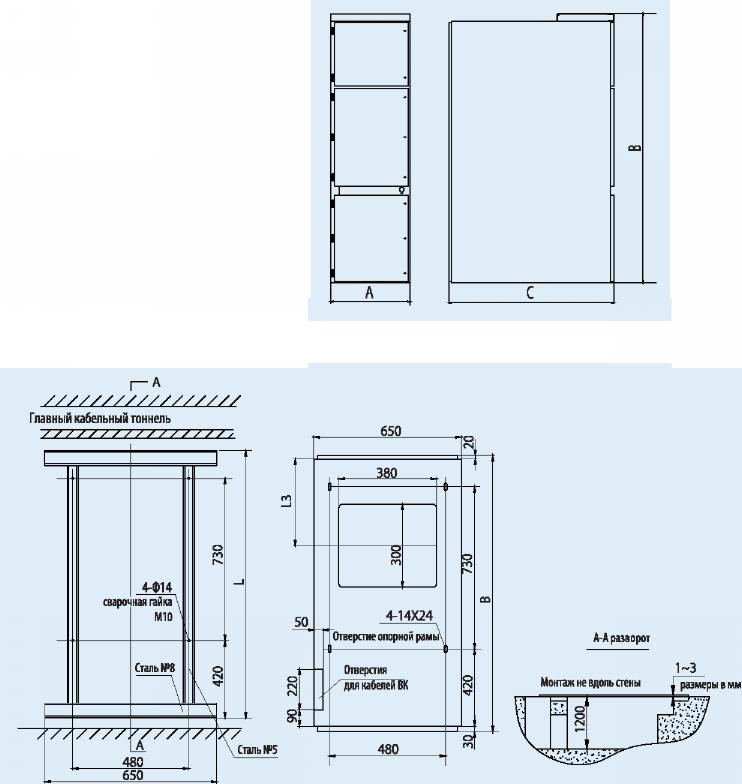

Схема монтажа оборудования (см. рис. 5.2)

ширина: 650 мм;

глубина: 1350 мм (при кабельном подключении (L 1300 мм)), 1500 мм (при воздушном подключении (L 1450 мм)).

Рис. 5.2 Схема монтажа РУ KYN28-12(Z)

Таблица 5.1 Размеры
