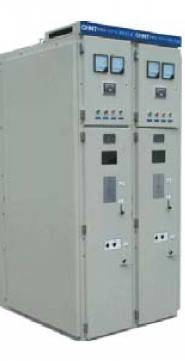

KYN26-7.2(J-R)/400-40 Концевой шкаф РУ защищенного типа от китайской компании Chint electric - комплектное устройство со встроенными высоковольтным вакуумным контактором и плавким предохранителем, используемое в сетях промышленной частоты напряжением 3.6-7.2 кВ для управления и защиты трансформаторов мощностью более 1600 кВА и двигателей мощностью более 1200 кВт. Изделие удовлетворяет требованиям стандартов IEC 298. Его преимущества: перестраиваемая компоновка, удобное обслуживание, безопасность и надежность.
Обозначение модели
Ток отключения
Номинальный ток
Контактор - плавкий предохранитель
Номинальное напряжение
Номер модели
Для использования в помещении
С выкатным элементом
Защищенного типа
3. Условия эксплуатации
Температура окружающего воздуха: ч-40°С ~ 10°С (хранение и транспортировка при температуре 30°С);
Высота над уровнем моря: не более 1000 м;
Относительная влажность:
средняя за день - не более 95%;
средняя за месяц - не более 90%;
Среднее значение давления для насыщенного пара за день - не более 2.2x103 МПа; среднее значение давления для насыщенного пара за месяц - не более 1.8х10_3 МПа;
Интенсивность землетрясения: не более 8 баллов;
Внимание: помещения не должны быть пожаро- и взрывоопасные, без сильного загрязнения и интенсивной вибрации. Примечание: по вопросам условий эксплуатации, отличающихся от вышеуказанных, Вы можете обратиться за консультацией в нашу компанию.
Таблица 4. Технические параметры KYN26-7.2(J-R)/400-40
Номинальное напряжение, кВ | 3,3 - 6 | ||
Наибольшее рабочее напряжение, кВ | 3.6-7.2 | ||
РУ | Выдерживаемое напряжение промышленной частоты в течение 1 мин | 32 | |
Номинальное выдерживаемое напряжение грозового импульса (пиковое) | 60 | ||
Номинальный ток, А | <3150 | ||
Шина главной цепи | Номинальный кратковременный выдерживаемый ток, кА С | 40/4 | |
Номинальный выдерживаемый пиковый ток, кА | 100 | ||
Прогнозируемый отключаемый ток короткого замыкания | 40 | ||
(F-C) unit | Максимальная нагрузка | Двигатель, кВт | 2400/6кВ |
Трансформатор, кВА | 3200/б6кВ | ||
Номинальный ток, А | 400 | ||
Номинальный отключаемый ток, кА | 3.2 | ||
Номинальный ток включения, кА | 4 | ||
Номинальный кратковременный выдерживаемый ток, кА С | 4-4 | ||
Допустимый ток контура (пиковый), кА | 40 | ||
Контактор | Контрольный ток включения | AC,DC 220 кВ AC,DC110kB | 5.5 11 |
AC,DC 220 Контрольный ток отключения | Механическая блокировка Электрическая блокировка | 1.1 0.5 | |
AC,DC 110 | Механическая блокировка Электрическая блокировка | 2.2 1 | |
Плавкий предохранитель | Номинальный ток, А | 160 (40,50,63, 80, 100,125,160) 400(224,250,315,400) | |
Габаритные размеры | Ширина х Глубина х Высота | 500x1800x2200 | |
Масса | Кг | 430 |
Примечание: плавкий предохранитель выбирается в зависимости от параметров трансформатора или двигателя.
5. Особенности конструкции
И, корпус РУ, и тележка имеют сборную конструкцию. Части корпуса состоят из направляющих, покрытых листовой сталью. Ячейка разделена перегородками на 5 отсеков: отсек с тележкой, отсек шин, кабельный отсек, отсек релейной защиты, отсек вспомогательных шин;
Полностью смонтированный модуль, двухконтурный или многоконтурный блок питания могут быть сделаны по желанию заказчика;
Выкатной механизм тележки оснащен винтовой гайкой для удобной работы;
В РУ может быть встроен вакуумный контактор нашей или другой компании, что обеспечивает широкое применение, высокую надежность и при этом РУ не требует постоянного технического обслуживания;
Тележка двигается назад и вперед, только когда дверь ячейки закрыта, что увеличивает сохранность изделий при ремонте;
Высоконадежные блокировочные механизмы отвечают всем требованиям безопасности;
Степень защиты - РУ IP3X;
5.8. Монтажная схема типового устройства РУ(см. рис. 5.1).

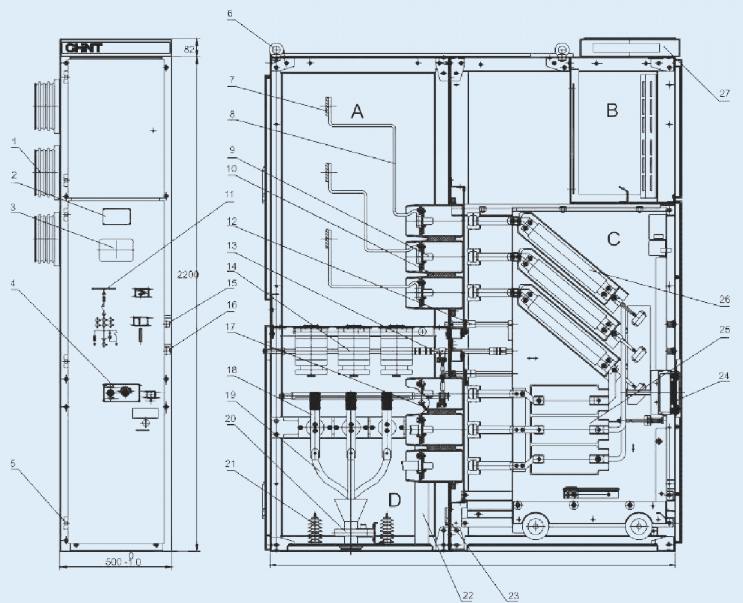

А - отсек шин; В - отсек релейной защиты; С - отсек выкатного элемента; D - кабельный отсек; 1 - проходной изолятор; 2 - паспортная табличка; 3 - окно отсека выкатного элемента; 4 - отверстие для рукоятки тележки; 5 - железный крюк; 6 - рым-болт; 7 - ответвление шины; 8.. 9- неподвижный контакт; 10 - контактный короб; 11 - принципиальная схема главной цепи; 12 - перегородка; 13 - заземляющее блокировочное устройство; 14 - трансформатор тока; 15 - рукоятка перегородки; 1 б - рукоятка переключателя заземления; 17 - гибкое соединение заземления; 18 - переключатель заземления; 19 - питающие и отходящие кабели;20 - трансформатор тока нулевой последовательности; 21 - ОПН; 22 - заземляющая шина ячейки; 23 -устройство подогрева; 24 - блокировочное устройство; 25 - вакуумный контактор; 26- плавкий предохранитель
Рис. 5 .1 Устройство РУ KYN26-7.2(J-R)/400-40 Примечание 1: установка фундамента при глубине корпуса 1800 мм. Примечание 2: глубина кабельной траншеи 1200 мм соответственно. Примечание 3: стальной швеллер на 1-3 мм выше уровня пола. Примечание 4: размеры приведены в мм.
Примечание 5: размеры кабельной траншеи указаны для одножильного кабеля; если необходимо проложить несколько кабелей с соединением внахлестку, глубина траншеи должна быть увеличена.
6. Заказ
При заказе оборудования просим Вас указать:
Номер схемы соединения главной цепи, принципиальную однолинейную схему, схему размещения; принципиальную схему и схему расположения вторичных цепей;
Типы, спецификацию и количество элементов внутри РУ;
Наименование и количество запасных частей;
Специальные условия.
