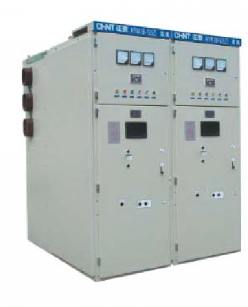

KYN18-12(Z) концевой шкаф РУ CHINT

Концевой шкаф РУ защищенного типа KYN18-12(Z) от китайской компании Chint electric используется в трехфазных сетях промышленной частоты напряжением 3.3 - 10 кВ для приема и распределения электроэнергии и для контроля защиты и управления в системе электроснабжения. Изделие соответствует требованиям для РУ напряжением 1 кВ - 52 кВ IEC 60298, эксплуатационным условиям для корпусов высоковольтных РУ DL/T404.

Обозначение модели

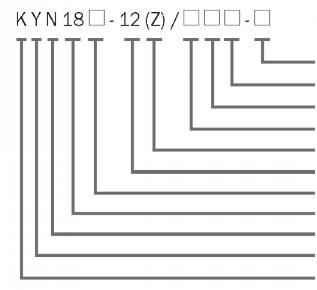

Обозначение KYN18-12(Z) РУ CHINT

Номинальный отключаемый ток

Номинальный ток

Специальное использование

Тип рабочего механизма

Вакуумный выключатель

Номинальное напряжение

Номер улучшенной серии

Номер серии

Для использования в помещении

Защищенного типа

3. Условия эксплуатации

Температура окружающего воздуха: -15°С ~ ч-40°С;

Высота над уровнем моря: не более 2000 м;

Относительная влажность:

средняя за день - не более 95%;

средняя за месяц - не более 90%;

Среднее значение давления для насыщенного пара за день - не более 2.2 кПа; среднее значение давления для насыщенного пара за месяц - не более 1.8 кПа;

Интенсивность землетрясения: не более 8 баллов.

Внимание: окружающий воздух не должен содержать пыли, дыма, едких или легковоспламеняющихся газов, паров или взвесей солей; устанавливается в помещениях без сильного загрязнения и интенсивной вибрации.

4. Технические параметры

Таблица 4.1 Технические параметры концевого шкафа РУ защищенного типа KYN18-12

Название Единица измеренияЗначение
Номинальное напряжениекВ3.3, 6, 10
Наибольшее рабочее напряжениекВ3.6,7.2,12
Номинальный токА630,1250
Номинальный ток отключаемый короткого замыканиякА24,31.5,40
Номинальный кратковременный выдерживаемый токкА/с25/4,31.5/4,40/4
Номинальный выдерживаемый пиковый токкА63,80,100

Параметры выключателя

Параметры выключателя описаны на паспортной табличке и в спецификации.

Размеры РУ

Размеры РУ могут быть различны: (ширина х высота х глубина) 800 х 2200 х 1800(1650), 840х 2200 х 1800(1650), 1000 х 2200х 1800(1650) и т.д. При необходимости ширина РУ может быть увеличена.

5. Особенности конструкции

Корпус РУ сборного типа, корпус и тележка расположены на средней высоте. По желанию заказчика тележка может быть расположена ниже. В РУ могут быть встроены вакуумные включатели следующих серий: 3AF, ЗАН, ZN28, ZN65, ZN12;

Может быть установлено вместе с KYN18-10(F-C);

Изделие может быть установлено напротив стены и обслуживаться впереди корпуса;

Тележка легко заменяется тележкой с такими же параметрами;

Выдвижной механизм и система закрытия связаны между собой, что увеличивает надежность закрытия и удобно при работе;

Все работы с РУ, включая перемещение тележки внутрь РУ, производятся при закрытой двери;

Каждый отсек защищен и заземлен;

Степень защиты - IP3X;

Вакуумный выключатель в высоковольтном отсеке и встроенный рабочий механизм требуют меньшего технического обслуживания;

В кабельном отсеке достаточно места для кабельных соединений.

6. Внешний вид и размеры

Внешний вид и размеры РУ KYN18-12

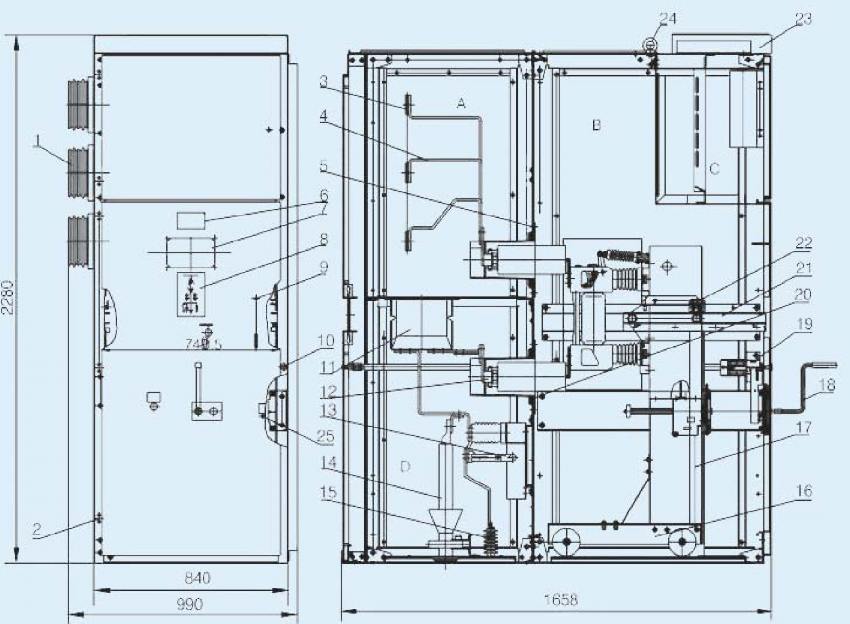

Рис. 6.1 Устройство РУ KYN18-12(Z)

A – отсек шин; B – отсек выкатного элемента; С – отсек релейной защиты; D – кабельный отсек;

1 – проходной изолятор;

2 – цепь; 3 – шина главной цепи; 4 – шина вспомогательной цепи; 5 – защитная перегородка; 6 – табличка; 7 – окно отсека

выкатного элемента; 8 – схема главной цепи; 9 – блокировочное отверстие; 10 – отверстие для переключателя заземления;

11 – трансформатор тока; 12 – контакт; 13 – переключатель заземления; 14 – кабель; 15 – ОПН; 16 – вакуумный выключатель;

17 – заземляющий кабель; 18 – рукоятка тележки; 19 – блокировка заземления; 20 – контактный короб; 21 – рельс тележки;

22 – заземляющее устройство; 23 – отсек для шин вспомогательной цепи; 24 – петля; 25 – дополнительная блокировка

Устройство тележки

1 - регулировочное кольцо; 2 - регулировочное кольцо; 3 - блокировочная рукоятка; 4 - выкатная система; 5 - дополнительная опора; б - подвижный контакт; 7 - разгрузочный конец; 8 - табличка; 9 - перегородка между фазами; 10 - поворотная рукоятка

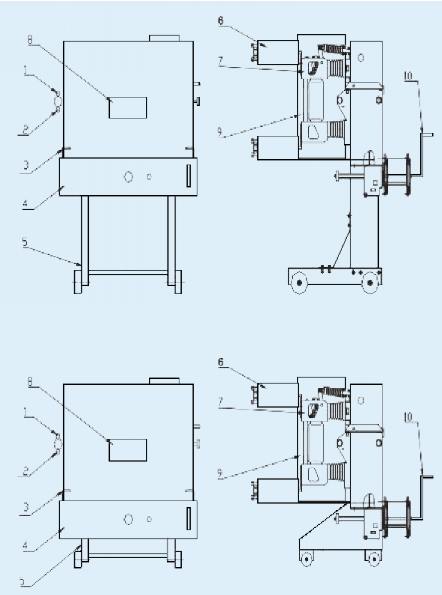

Рис. 6.2 Устройство тележки

Таблица 6.3 Размеры

Ширина А Глубина ВNСSLL1L2
8401650 18008404808407651570 1720550 700

Примечание 1: глубина кабельной траншеи 1200 мм. Примечание 2: стальной швеллер на 1-3 мм выше уровня пола.

7. Заказ

При заказе оборудования просим Вас указать:

Номер схемы соединения главной цепи, принципиальную однолинейную схему, схему размещения; принципиальную схему и схему расположения вторичных цепей;

Типы, спецификацию и количество элементов внутри РУ;

Наименование и количество запасных частей;

Размер и высоту шинного моста;

Количество дополнительных запасных частей, если необходимо;

Специальные условия.
