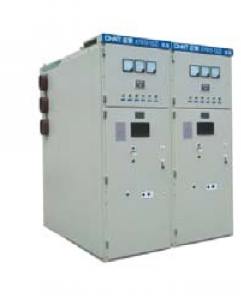

КРУ с выкатным элементом KYN1-12 от китайской компании Chint electric сконструировано в соответствии с высокими требованиями GB3906, отвечает стандартам IEC60298, DL402 и DL/T404. Изделие отличается компактным устройством, высокой безопасностью и надежностью, удобными условиями для ремонта и превосходит аналоги по этим параметрам. РУ применяется в трехфазных системах промышленной частоты с одной секцией шин номинальным напряжением 3-10 кВ и с номинальным током 630-3150А на энергетических станциях и подстанциях, на производственных и добывающих предприятиях для приема и передачи электроэнергии.
Обозначение модели
Вакуумный выключатель
Номинальное напряжение
Номер модели
Для использования в помещении
С выкатным элементом
Защищенного типа
3. Условия эксплуатации
Температура окружающей среды: -10°С ~ ч-40°С;
Высота над уровнем моря: не более 1000 м;
Относительная влажность:
среднее значение за день - не более 95%;
среднее значение за месяц - не более 90%;
Интенсивность землетрясения: не более 8 баллов.
Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов и химической коррозии. Примечание: по поводу условий эксплуатации, отличающихся от вышеуказанных, Вы можете обратиться за консультацией в нашу компанию.
4. Технические параметры KYN28-12(Z)
4.1 Технические параметры РУ с выкатным элементом KYN1-12
Название | измерения | Значение |
Номинальное напряжение | кВ | 10 |
Наибольшее рабочее напряжение | кВ | 12 |
Выдерживаемое напряжение промышленной частоты в течение 1 мин | кВ | 42 |
Номинальное выдерживаемое напряжение промышленной частоты | кВ | 75 |
Номинальная частота | ГЦ | 50 |
Номинальный ток | А | 630,1250,1600, 2000,2500,3150 |
Номинальный ток шины вспомогательной цепи | А | 630,1250,1600, 2000,2500,3150 |
Номинальный кратковременный выдерживаемый ток | кА | 20,25,31.5,40,50 |
Номинальный выдерживаемый пиковый ток | кА | 50,63,80,100,125 |
Номинальная длительность короткого замыкания | с | 4 |
Номинальный включаемый ток короткого замыкания (пиковый) | кА | 50,63,80 |
Номинальное напряжение оперативной цепи | В | АС: 220,380; DC: 110,220 |
Степень защита | IP2X |
Таблица 4.2 Виды встраиваемых выключателей и рабочих механизмов
Выключатель | Рабочий механизм |
ZN28A-12/630-20 | CD17CT19 |
ZN28A-12/630-25 | CD17CT19 |
ZN28A-12/1000-20 | CD17CT19 |
ZN28A-12/1000-25 | CD17CT19 |
ZN28A-12/1250-25 | CD17CT19 |
ZN28A-12/1250-31.5 | CD17CT19 |
ZN28A-12/1600-31.5 | CD17CT19 |
ZN28A-12/2000-40 | CD17CT19 |
ZN28A-12/2500-40 | CD17CT19 |
ZN28A-12/3150-40 | CD17CT19 |
5. Особенности конструкции
РУ состоит из пяти частей: передняя часть, задняя часть, отсек релейной защиты, ручная тележка и клапан снятия давления (на верхней части РУ). Передняя часть, задняя часть и клапан снятия давления прикреплены с помощью болтов, а отсек релейной защиты - с помощью амортизатора. Передняя часть имеет два отсека: отсек с ручной тележкой и отсек низковольтной аппаратуры. Задняя часть также имеет два отсека: кабельный отсек и отсек шин главной цепи. Все отсеки разделены между собой стальными перегородками. Питающие и отходящие линии РУ могут быть как воздушными, так и кабельными, соединение ячеек РУ может быть как справа, так и слева, имеет широкое применение с минимальным количеством ячеек КРУ
Ширина А | Глубина В | N | с | S | D | L1 | L2 |
840 | 1460 1610 | 840 | 125 125 | 630 780 | 650 650 | 640 | 425 |
1000 | 1500 1660 | 1000 | 125 125 | 630 780 | 650 650 | 800 | 600 |
Таблица 6.1 Монтажные размеры и инструкции
Примечание 1: глубина кабельной траншеи должна быть больше или равна 1200 мм.
Примечание 2: стальной швеллер на 1~ 3 мм выше уровня пола. 8. Заказ
При заказе оборудования просим Вас указать:
Номер схемы соединения главной цепи, принципиальную однолинейную схему, схему размещения;
Принципиальную схему и схему расположения вторичных цепей;
Типы, спецификацию и количество элементов внутри РУ;
Наименование и количество запасных частей;
Размер и высоту шинного моста;
Специальные условия;
Количество дополнительных запасных частей, если необходимо.
6. Внешний вид и размеры KYN28-12(Z)

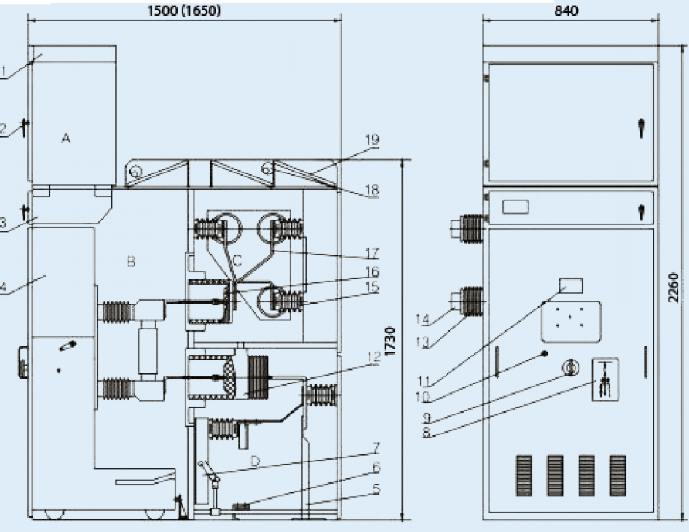

А - отсек релейной защиты; В - отсек выкатного элемента; С - отсек шин; D - кабельный отсек; 1 - отсек шин НН; 2 - блокировка; 3 - отсек вводов; 4 - тележка вакуумного выключателя; 5 - кабель; б - заземляющая шина; 7 - переключатель заземления; 8 - однолинейная схема главной цепи; 9 - блокировка тележки; 10 - отверстие для рукоятки тележки; 11 - табличка; 12 - трансформатор тока; 13 - проходной изолятор; 14 - шина главной цепи; 15 - опорный изолятор; 1 б - контактный короб; 17 - шина вспомогательной цепи; 18 - рым-болт; 19 - клапан для снятия давления
Рис. 6.1 Габаритные размеры и вид РУ KYN1-12Z
