КВ1

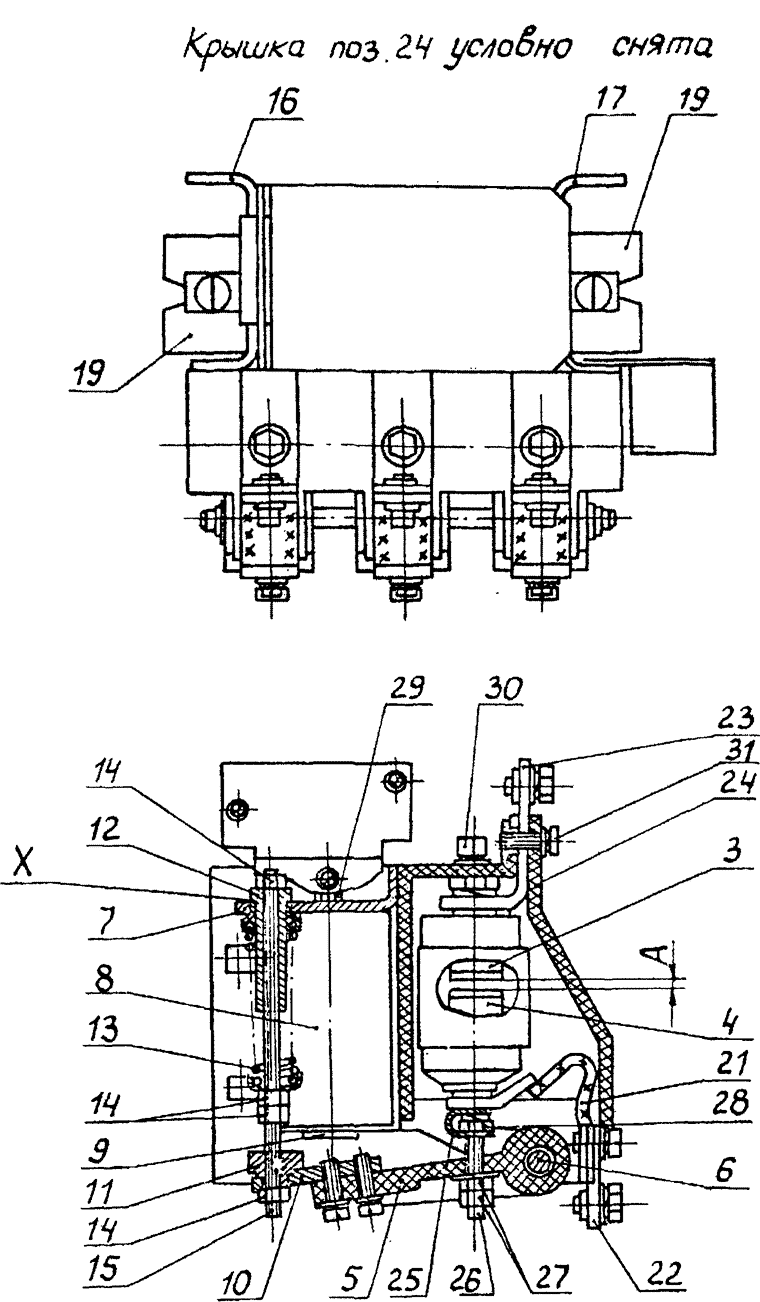

Контактор серии КВ 1 (вид сзади - вверху и вид сбоку - внизу): 3 - неподвижный контакт; 4 - подвижный контакт; 5 - вал; 7 - ярмо; 8 - катушка втягивающая; 9 - сердечник; 10 - якорь; 11, 12 - опорные втулки; 13 - отжимная пружина; 14 - гайки; 15 - шпилька; 16, 17 - установочные скобы; 19 - блоки вспомогательных контактов; 21 - гибкое соединение; 22, 23 - выводы для подсоединения внешних проводников главной силовой цепи; 24 - крышка контактора с маркировкой контактора; 25 - скоба; 26 - стержень; 27 - гайки; 28 - болт специальный; 29, 30 - болты; 31 - винт; А - раствор главный контактов; X - место косвенного измерения хода якоря
Контактор серии KB 1 (вид спереди); 1 - корпус; 2 - камера дугогасительная вакуумная; 6 - ось; 18 - блок зажимов; 20 - блок выпрямительный
Для встройки во взрывозащищенные рудничные аппараты выпускаются вакуумные контакторы серии КВ1 на напряжение главной цепи до 1140 В и ток 160, 250 и 400 А. Питание катушек - 36 В через выпрямительный блок. Контакторы имеют 2 или 3 силовых контакта и 8 вспомогательных (4 замыкающих и 4 размыкающих). Климатическое исполнение - У5.
Номенклатура и технические данные вакуумных контакторов KB1
| Типо- испол- нение | Номи- наль- ный ток, А | Количество силовых контактов, шт | Коммутационная способность, А, при 660/1140 В | Стойкость при сквозных токах, А | Время включения и отключения, мс | Механи ческая износо- стойкость, циклов ВО | Потреб- ляемая мощность двух включающих катушек, Вт | Габаритные размеры (высота, ширина, глубина), м | Масса, кг | ||
| при включении (ампли- тудное) | при отключении (дейст- вующее) | в течение 0,02 с (ампли- тудное) | в течение 0,1 с (дейст- вующее) | ||||||||
| КВ1-160-ЗУ5С КВ1-160-2У5С | 160 | 3 2 | 5750/4225 | 3120/2375 | 5750 | 2500 | 70/190 | 6,3x106 | 52 | 160x144x140 160x140x140 | 2,8 3 |
| КВ1-250-ЗУ5С КВ1-250-2У5С | 250 | 3 2 | 6900/5600 | 3750/3000 | 6900 | 3000 | 65/140 | 5x106 | 74 | 183x176x160 182x175x160 | 5,05 4 |
| КВ1-400-ЗУ5С КВ1-400-2У5С | 400 | 3 2 | 9000/6000 | 5000/3200 | 9000 | 3500 | 105/145 | 4x106 | 90 | 222x204x185 222x195x185 | 8,3 6 |
Контакторы вакуумные серии КВ1 предназначены для работы в режимах продолжительном и прерывисто-продолжительном (При I ном. и ПВ = 100%), повторно-кратковременных АС-3 (при I нон. , ПВ = 40% и частоте 600 ВО/ч) и АС-4 (при 0,4 I ном, ПВ = 15% и 600 ВО/ч), а также кратковременном (при I ном). Коммутационная износостойкость составляет 2 10-6 циклов ВО в режиме АС-3 и 0,5 10-6 в режиме АС-4. Четкое включение контактора обеспечивается при напряжении 0,65Uном., напряжение отпадания - не более 0,33 Uном.
