КТПСН(П) - Электробалт
Подстанции КТПСН(П) предназначены для электроснабжения потребителей собственных нужд атомных и тепловых электростанций, а также цехов промышленных предприятий, где электрические схемы соответствуют схемам главных и вспомогательных соединений подстанции.
Подстанции обеспечивают распределение электроэнергии и защиту потребителей.
Соответствуют ТУ3412-009-23120818-2004.
Сертификат соответствия № РОСС Ш.АЯ27.В10849.

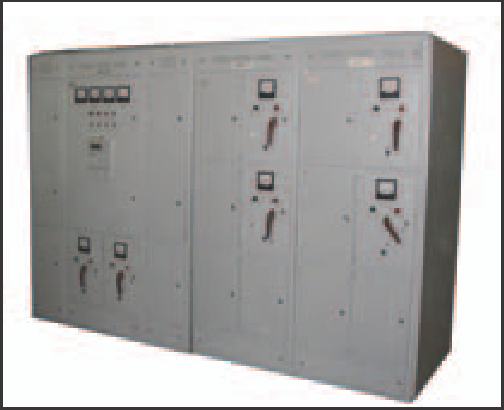

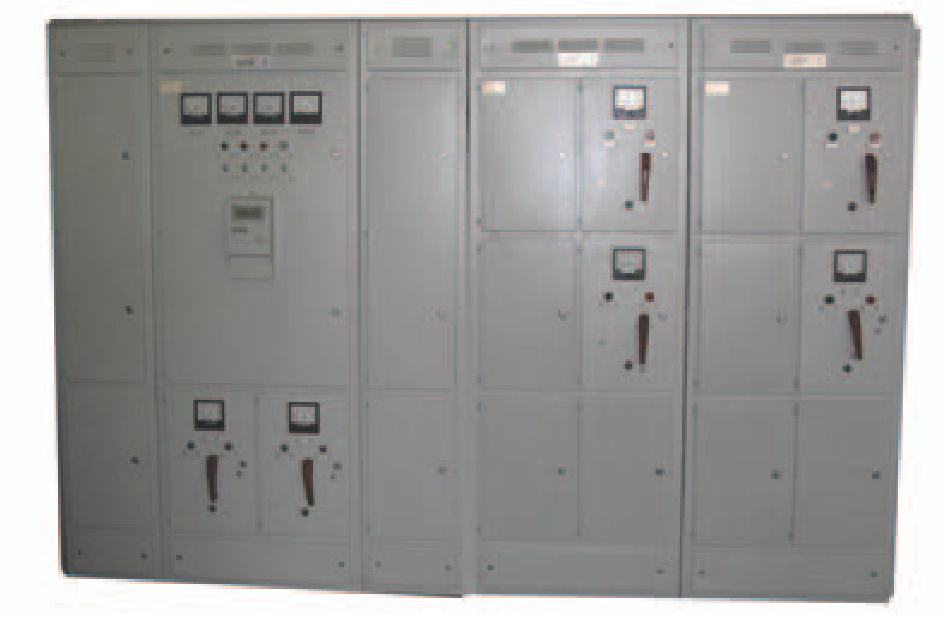

КТПСН(П) представляет собой устройство, состоящее из силового трансформатора собственных нужд, соединенного со щитом низкого напряжения (НН) посредством панели стыковки. Щит НН набирается из отдельных типовых шкафов ввода, линий, секционирования и управления. Шкафы комплектуются выдвижными и стационарными выключателями. В состав КТПП также могут входить устройства ввода высокого напряжения (УВН) типа КСО третьей серии.
Климатическое исполнение и категория размещения У3 и Т3 по ГОСТ 15150-69.
| 250; 400; 630; 1000; 1600; 2000; 2500 | |
| Номинальное напряжение на стороне высшего напряжения (ВН), кВ | 6; 10 |
| Номинальное напряжение на стороне низшего напряжения (НН), кВ | 7,2; 12 |
| То термической стойкости на стороне ВН | |
| в течении 1 с, кА | 20 |
| Ток электродинамической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне НН | |
| в течении 1 с, кА | 10; 20; 30 |
| Ток электродинамической стойкости | |
| на стороне НН, кА | 26; 51; 70 |
| Уровень изоляции по ГОСТ 1516.3-96: | |
| с масляным трансформатором | Нормальная изоляция |
| с сухим трансформатором | Облегченная изоляция 9 баллов по шкале MSK 64 |
Изготовитель: НПП «Электробалт».
