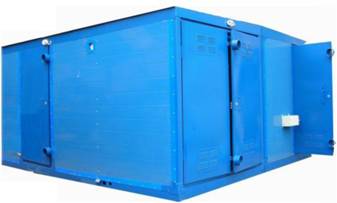

КТПСН ЗЭТ
Комплектные трансформаторные подстанции собственных нужд (КТПСН), производства Промышленного Блока «ЗЭТ», предназначены для приема преобразования и распределения электрической энергии трехфазного электрического тока частоты 50 Гц, изготовляемые для потребителей собственных нужд атомных, тепловых и гидроэлектростанций, а также других электроприемников.

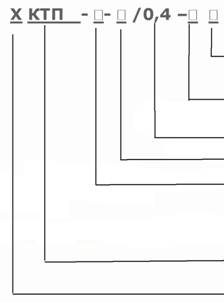

Структура условного обозначения КТПСН
 | ------------------------- Категория размещения -------------------- Климатическое исполнение --------------- Напряжение на стороне НН, кВ ---------------- Напряжение на стороне ВН, кВ —Мощность силового трансформатора, кВА Комплектная трансформаторная подстанция Х=2: КТП двухтрансформаторная Без цифры - КТП однотрансформаторная |
Основные технические характеристики
- Мощность силового трансформатора 250-2500 кВА
- Номинальное напряжение на стороне ВН - 6(10)кВ
- Номинальное напряжение на стороне НН - 0,4 кВ
- Номинальный ток сборных шин ВН - 400 А
- Климатическое исполнение и категория размещения - У3
- Число применяемых силовых трансформаторов - один, два
- Выполнение высоковольтного ввода
- кабельный сверху, снизу
- шинный сверху, сбоку
По заказу ОАО «ЛОЗ-СЗМА» может изготовить КТП любой конфигурации и поставить составные части КТП - шкафы ввода, линий, шинные перемычки, релейные блоки.
