КТПН в железобетонной оболочке ООО Специнжэлектро

Подстанции типа КТПН-630 (2КТПН-630), производства ООО "Специнжэлектро", предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока напряжением до 10 кВ частотой 50 Гц в городских и сельских сетях, а также электрических сетях промышленных предприятий. Распределение электроэнергии осуществляется на напряжении 0,4 кВ с помощью отходящих от КТПН кабельных линий (КЛ).

КТПН (2КТПН) предназначены для работы в следующих условиях:

• температура окружающей среды от — 40 до + 45 °С;

• высота над уровнем моря не более 1000 м;

• окружающая среда — взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений (атмосфера типа I и II);

• сейсмичность района сооружения — до 7 баллов по шкале Рихтера.

Технические параметры оборудования

Мощность силового трансформатора, кВ • А............. 100 — 630

Номинальное напряжение, кВ:

на стороне ВН.................................6; 10

на стороне НН..................................0,4

Номинальный ток РУ 0,4 кВ, А........................1250

Число отходящих линий НН, шт.......................6—10

Номинальный ток предохранителей

отходящих линий НН, А.......................... 40 — 630

Масса КТПН (без трансформатора), кг.................. 10 500

Масса трансформатора.............По паспорту на трансформатор

Основными мерами, обеспечивающими безопасность обслуживания КТПН, являются:

• применение КРУ в качестве ВН электрооборудования, токоведущие части которого недоступны для персонала;

• проверка наличия напряжения и фазировка производятся на безопасном для персонала напряжении;

• конструкция коммутационных аппаратов полностью исключает их включение в положение "Заземлено "из положения "Включено" минуя промежуточное положение "Отключено" к наоборот;

• применение РУНН сборок низкого напряжения и шкафов АВР 0,4 кВ, выполненных со степенью защиты 1Р20 с фронтальной и боковых сторон;

• выполнение надежной и видимой системы заземления металлических конструкций, на которых установлено электрооборудование;

• выполнение четких надписей о принадлежности оборудования внутри и снаружи помещения.

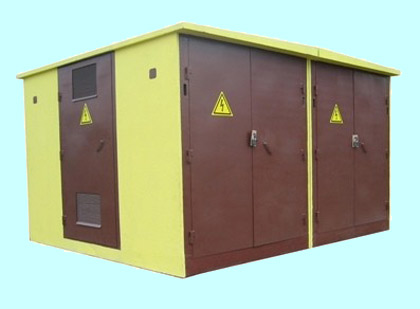

КТПН полной заводской готовности выполнена в железобетонном здании и представляет собой однотрансформаторную подстанцию, разделенную на три отсека:

• трансформаторный отсек с размещенным в нем силовым трансформатором;

• отсек РУВН с высоковольтным электрооборудованием;

• отсек РУНН с низковольтным электрооборудованием.

Общая характеристика КТПН(2КТПН):

• полная заводская готовность и сдача изделия "под ключ";

• минимальные сроки и высокое качество изготовления;

• возможность доставки подстанции на объект как автомобильным, так и железнодорожным транспортом;

• удобство и простота технологии монтажа КТПН (2КТПН) на объекте;

• отсутствие необходимости обслуживания элегазового КРУ среднего напряжения в течение всего расчетного срока службы (не менее 30 лет);

• малые габариты здания подстанции;

• надежная защита электрооборудования от воздействия окружающей среды;

• наличие в каждой КТПН шкафов собственных нужд, в которых имеются зажимы для подключения переносного освещения напряжением 12 В.

• соответствие конструкции КТПН современным эстетическим и другим градостроительным требованиям.

Состав оборудования одного блока

Трансформатор.................ТМГ-10(6)/0,4; ATSE-10(6)/0,4;

TOHn-10(6)/0,4; Trihal-10(6)/0,4

Распределительное устройство ВН......................RM6

Распределительное устройство НН.................TUR; ШНН

Устройство АВР 0,4 кВ...........На автоматических выключателях

Устройство АВР 10 кВ................На выключателях нагрузки

Ящик собственных нужд............................ЯСН

КТПН укомплектованы средствами безопасности, барьером в отсеке трансформатора и переносной деревянной подставкой, которая используется при замене ламп освещения и осмотре оборудования.

Категории помещений КТПН по взрывопожарной и пожарной опасности соответствуют "Перечню помещений и зданий энергетических объектов РАО "ЕЭС России", разработанным на основании НПБ 105 — 95 и согласованным с Главэнергонадзором России. Помещения КТПН относятся к следующим категориям:

• камера трансформатора — В1 (П I);

• камеры распредустройств ВН, НН — ВЦП Па).
