КТПН - 10/0,4 кВ

Комплектная трансформаторная подстанция наружной установки (КТПН) на 10/0,4 кВ:

1 - проходной изолятор ввода; 2 - разъединитель; 3 - трубчатый предохранитель; 4 - проходной изолятор; 5 - металлический кожух; 6 - шины КТПН; 7 и 8 - вводы трансформатора; 9 - трансформатор; 10 - предохранители; 11 - рубильники отходящих линий; 12 - общий рубильник; 13 - электрические счетчики; 14 - общие предохранители; 15 - разрядники

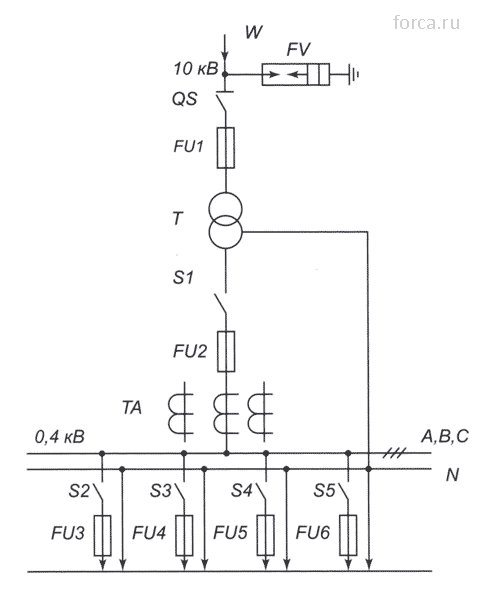

Электрическая схема КТПН на 10/0,4 кВ:

W - ввод; FV - разрядник; QS - разъединитель; FU1 - FU6 - предохранители; Т - понижающий трансформатор; S1 - общий рубильник; S2 - S5 - рубильники отходящих линий; ТА - трансформаторы тока; А, В, С и N - фазы и нейтраль РУ - 0,4 кВ
