КТПМ ООО ПКФ Автоматика

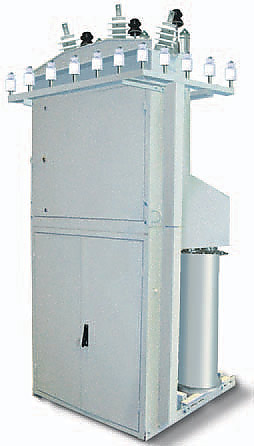

Комплектные трансформаторные подстанции мачтового типа КТПМ, выпускаемые ООО ПКФ "Автоматика", г. Тула, представляют собой мачтовые подстанции наружной установки мощностью 25 — 250 кВ • А. Они предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10)/0,4кВ, для снабжения электроэнергией промышленных, сельскохозяйственных и коммунальных объектов (табл.).
Технические характеристики КТПМ
| Тип | УВН | РУНН | ||||||
| Номинальное напряжение, кВ | Номинальный ток предохранителей, А | Номинальное напряжение, кВ | Номинальный ток предохранителей, А | |||||
| № 1 | №2 | №3 | №4 | уличного освещения | ||||
| КТП-25/6/0,4 | 6 | 50 | 0,4 | 31,5 | 31,5 | 16 | ||
| КТП-25/10/0,4 | 10 | 31,5 | ||||||
| КТП-40/6/0,4 | 6 | 80 | 31,5 | 63 | 1 | |||
| КТП-40/10/0,4 | 10 | 50 | ||||||
| КТП-63/6/0,4 | 6 | 100 | 40 | 63 | 40 | |||
| КТП-63/10/0,4 | 10 | 80 | ||||||
| КТП-100/6/0,4 | 6 | 100 | 40 | 100 | 80 | |||
| КТП-100/10/0,4 | 10 | 80 | ||||||
| КТП-160/6/0,4 | 6 | 100 | 80 | 160 | 100 | |||
| КТП-160/10/0,4 | 10 | 80 | ||||||
| КТП-250/6/0,4 | 6 | 100 | 80 | 160 | 100 | |||
| КТП-250/10/0,4 | 10 | 80 | ||||||
Трансформаторная подстанция имеет следующие составные части:
• УВН;
• силовой трансформатор;
• РУНН.
Диапазон рабочих температур от -45 до + 40 °С.
