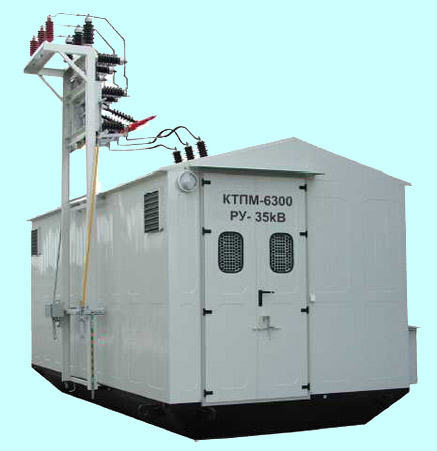

КТПМ 35/6(10) и 6(10)/0,4 кВ ООО КРУЭЛТА
Модульные комплектные трансформаторные подстанции типа КТПМ выпускаются совместным предприятием ООО "КРУЭЛТА", учредителями которого являются: "РК Таврида Электрик" (Россия) и "Электрооборудова" (Польша).
КТПМ предназначены для работы в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. КТПМ применяются на нефтепромыслах, рудниках, карьерах и других объектах, когда необходимо максимально сократить сроки монтажа подстанции, а также обеспечить возможность ее демонтажа и перемещения на новое место (табл.).
Технические характеристики КТПМ
| КТПМ 35/6(10) кВ | КТПМ6(10)/0,4 кВ | |
| Номинальное напряжение, кВ: на стороне ВН на стороне НН | 35 6; 10 | 6; 10 0,4 |
| Наибольшее рабочее напряжение на стороне НН, кВ | 7,2; 12 | 0,69 |
| Количество силовых трансформаторов | 1 | 2 |
| Номинальная мощность силового трансформатора, кВ • А | 2500; 4000; 6300; 10000 | 400; 630; 1000; 1600 |
| Номинальный ток, А: на стороне ВН на стороне НН | 630 До 1600 | 630 До 3200 |
| Ток электродинамической стойкости (амплитуда) на стороне ВН, кА | 63 | 63 |
| Ток электродинамической стойкости на стороне НН, кА | 63 | До 200 |
| Ток термической стойкости на стороне ВН, кА | 25 | До 90 |
| Время протекания тока термической стойкости, с | 1 | 1 |
| Степень защиты модулей | IP55 | IP55 |
Общая характеристика КТПМ:
• высокая заводская готовность;
• малые габариты;
• гарантированная безопасная эксплуатация;
• возможность установки на подготовленное основание, понтон или раму движущейся машины.
КТПМ предназначены для работы на открытом воздухе, высоте над уровнем моря до 1000 м, при температуре окружающего воздуха от — 60 до + 40 °С. Стандартная однотрансформаторная КТПМ напряжением 35/6(10) кВ состоит из трех модулей, а двухтрансформаторная КТПМ — из четырех или шести модулей.
Стандартные одно- и двухтрансформаторные КТПМ напряжением 6(10)/0,4 кВ представляют собой один модуль (контейнер).
Удобную и безопасную эксплуатацию для каждого модуля обеспечивают:
• системы основного и аварийного освещения;
• система вентиляции;
• система обогрева;
• система охранной и пожарной сигнализации (устанавливаются по желанию заказчика).
Оборудование соответствует современному техническому уровню и получает питание от щитка собственных нужд. Вентиляторы могут быть установлены на крышу или встроены в стенку контейнера. Каждый модуль комплектуется набором защитных средств.
