КТПГС ООО ПКФ Автоматика

Комплектные трансформаторные подстанции для городских сетей типа КТПГС, выпускаемые ООО ПКФ "Автоматика", г. Тула, предназначены для преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10)/0,4 кВ. КТПГС могут быть тупикового или проходного типа, ввод со стороны ВН — воздушный или кабельный (табл.).

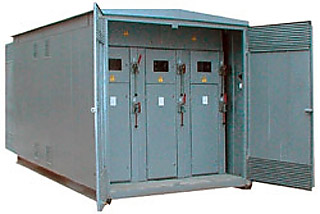

Трансформаторная подстанция представляет собой сварной металлический корпус контейнерного типа, состоящий из отсеков:

• УВН (без коридора обслуживания);

• силового трансформатора;

• РУНН (без коридора обслуживания).

Отсек силового трансформатора комплектуется масляными и сухими трансформаторами (серий ТМГ, ТМ, ТМЗ, ТСЛ, ТСГЛ и др.) ведущих производителей (МЭТЗ, г. Минск, "Уралэлектроаппарат", "Алтранс", г. Барнаул, и др.).

Диапазон рабочих температур от — 45 до + 40 °С.

Технические характеристики КТПГС
