КТПБ-ЛОЗ

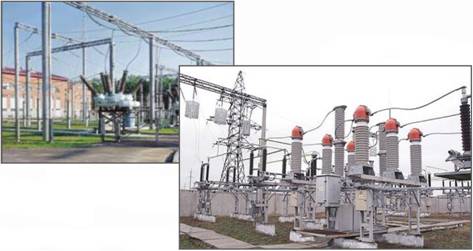

КТПБ(M)–ЛОЗ - комплектная трансформаторная подстанция блочная на 110/35/6(10) кВ, типовое решение для проектирования и монтажа электрических подстанций.

КТПБ-110кВ-ЛОЗ

1. ОРУ 110 кВ
2. ОРУ 35 кВ
3. ЗРУ 6(10) кВ
4. ОПУ

КТПБ-ЛОЗ в целом рассматривается как сооружение, строительство и монтаж которого выполняется в каждом случае на основании конкретного проекта.

КТПБ-ЛОЗ предназначены для эксплуатации в условиях, соответствующих исполнениям УХЛ категории размещения.

Высота установки над уровнем моря не более 1000 м.

Окружающая среда должна быть невзрывоопасной и не содержать агрессивных примесей.

КТПБ-ЛОЗ рассчитаны на максимальные ветровые и гололедные нагрузки, соответствующие IV климатическому району.

Возможно изготовление КТПБ-ЛОЗ других климатических вариантов исполнения. Подстанцию на базе КТПБ-ЛОЗ можно устанавливать в районах с сейсмоактивностью до 9 баллов.

Конструкторами предприятия разработаны следующие типовые решения:

1. ОРУ 110 кВ;
2. ОРУ 35 кВ;
3. ЗРУ 6(10) кВ;
4. Узел присоединения силовых трансформаторов;
5. Блоки формирования ОПУ различного назначения

ТИПОВОЕ ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ В КТПБ - ЛОЗ на напряжения 35, 110 кВ (по выбору заказчика)

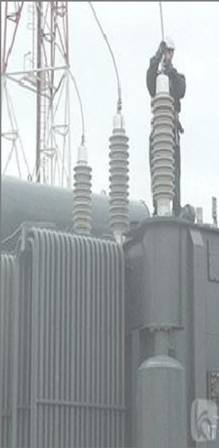

СИЛОВЫЕ ТРАНСФОРМАТОРЫ: ТМ - 35 / 6(10)У1, ХЛ1 ТД - 35 / 6(10)У1, ХЛ1 ТМН -110 / 6(10)У1, ХЛ1 ТДН -110 / 6(10)У1, ХЛ1 ТРДН -110 / 6(10)У1, ХЛ1 ТРДН - 110 / 6-6(10-10)У1, ХЛ1 ТРДЦН - 63000 / 110 / 10-10У1, ХЛ1 ТМТН - 110 / 35 / 6(10) У1, ХЛ1 ТДТН - 110 / 35 / 6(10) У1, ХЛ1 ТМН -110 / 20 У1, ХЛ1 ТДН -110 / 20 У1, ХЛ1

ТИПОВОЕ ОБОРУДОВАНИЕ, УСТАНАВЛИВАЕМОЕ В КТПБ - ЛОЗ

ТРАНСФОРМАТОРЫ СОБСТВЕННЫХ НУЖД ТМ - 100(160,250) / 6(10) / 0,4 ТМГ - 63 (до 250) / 6(10) / 0,4 ТСКС - 40

ТРАНСФОРМАТОРЫ ТОКА ТО -145 УХЛ1 ТФЗМ -35А -У1, ХЛ1 ТФЗМ -35Б -У1, ХЛ1 ТФМ - 35 - У1 ТФЗМ -110Б -У1,ХЛ1 ТФМ - 110 - У1 ТГФ - 110У1, ХЛ1

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ НОМ - 35 - 66У1 - Однофазный масляный ЗНОМ - 35 - 65У1, ХЛ1- Однофазный масляный НАМИ - 35УХЛ1 - Трехфазный антирезонансный НКФ - 110 - 57У1 - Однофазный каскадный НКФ - 110 - 58У1,ХЛ1- Однофазный каскадный НКФ - 110 - 83У1, ХЛ1 -Однофазный каскадный

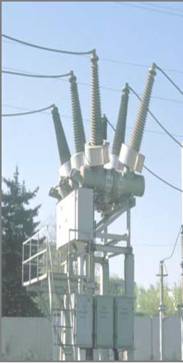

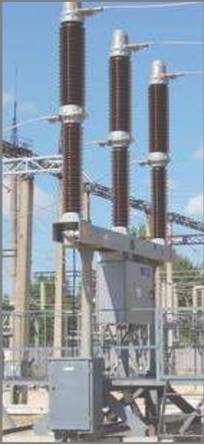

ВЫКЛЮЧАТЕЛИ С - 35М - 630 - 10У1, ХЛ1 Выключатель масляный ВВС - 35II - 20 / 630УХЛ1 Выключатель вакуумный ВБЭТЗ5 - 25III - 630УХЛ1 Выключатель элегазовый ВГБЭ - 35 - 12,5 / 630УХЛ1 Выключатель элегазовый ВГБЭП - 35 - 12,5 / 630УХЛ1 Выключатель элегазовый ВМУЗ - 35Б - 25 / 1250УХЛ1 Выключатель маломасляный ВБН - 35II - 20 / 1600УХЛ1 Выключатель вакуумный ВБНТ - 35 - 20 / 630У1 Выключатель вакуумный ВМТ - 110Б - 25 / 1250УХЛ1 Выключатель маломасляный ВМТ - 110Б - 40 / 2000УХЛ1 Выключатель маломасляный ВГТ - 110II - 40 / 2500У1 Выключатель элегазовый ВГБУ - 110У1, Выключатель элегазовый ВЭБ - 110II - 40 /2000УХЛ1 Выключатель элегазовый LТВ - 145D1 / В (1HSB425250M609) Выключатель элегазовый.

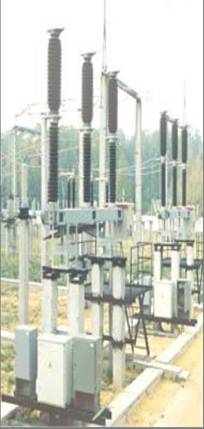

РАЗЪЕДИНИТЕЛИ: РДЗ - 2(1П) - 35 / 1000УХЛ1 - Разъединители 35кВ РДЗ - 110 / УХЛ1 Разъединители 110кВ

SGF 123 Разъединители поворотные

РГПЗ - 2 - 11 - 110 / 1250УХЛ1 - Разъединители 110кВ РГ - 110 / УХЛ1 Разъединители 110кВ

РГ - 110II / 1000УХЛ1 Разъединители 110кВ РГ - К - 110 / 1000УХЛ1 Разъединители 110кВ РГ - К - 110II / 1000УХЛ1 Разъединители 110кВ

РВО - 6(10) / УХЛ1 Разъединители однополюсные

ЗАЗЕМЛИТЕЛИ ЗОН - 110Б - 1УХЛ1 ЗОН - 110Б - 2УХЛ1 ЗОН - 110М- 1УХЛ1 ЗОН - 110М - 2УХЛ1

ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЯ ОПНП -110 / ...УХЛ1 ОПНП -35 / ...УХЛ1 ОПНП -10 / ...УХЛ1 ОПНП -6 / ...УХЛ1

ЗАГРАДИТЕЛИ ВЧ СВЯЗИ ВЗ - 630 - 1,0 ВЗ - 630 - 0,5 ВЗ -1250 - 0,5 ВЗ - 2000 - 1,0 ВЗ - 2000 - 0,5

Формирование открытых распределительных устройств

Открытые распределительные устройства (ОРУ) формируются на основе:

1. блоков металлоконструкций;
2. шкафов НКУ;
3. контактно-натяжной арматуры;
4. гибкой и жесткой ошиновки;
5. доборных элементов.

Конструктивно блоки являются разборной рамной конструкцией. Для их установки требуется минимум оборудования и инструментов: кран, сварочный аппарат (для создания электрического контакта с контуром заземления подстанции) и гаечные ключи.

По желанию заказчика металлоконструкции поставляются как в собранном виде с установленными аппаратами, так и в разобранном (для удобства транспортировки).

Модульные здания

Основой формирования закрытых распределительных устройств класса напряжения 6(10)/0,4 кВ и общеподстанционных пунктов управления являются модульные здания.

Модульное здание в полном объеме собирается на заводе, что позволяет значительно сократить время и трудоемкость монтажа на объекте.

Внешние стены модульных блоков изготавливаются по технологии «сэндвич» и их толщина варьируется в пределах 80-120 мм (в зависимости от климатического исполнения).

На корпусе модульного здания предусмотрены места для присоединения внешних заземляющих проводников, обозначенных знаками заземления.

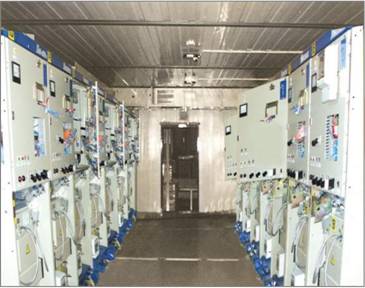

Типы применяемых ячеек

1. Комплектные распределительные устройства 6(10)кВ:
2. КРУ двустороннего обслуживания: К-59-ЛОЗ, К-61(63)-ЛОЗ, К-104 (105)
3. КРУ одностороннего обслуживания: К-07-ЛОЗ, К-08-ЛОЗ
4. Камеры сборные одностороннего обслуживания (КСО) серии 200, 300.

В состав аппаратуры ОПУ входят:

1. Панели дифференциальной защиты силовых трансформаторов;
2. Панели автоматического регулирования силовых трансформаторов под нагрузкой;
3. Панели управления секционными выключателями;
4. Панели защиты линии верхнего напряжения;
5. Панели защиты по напряжению;
6. Ввод и распределение собственных нужд подстанции;
7. Шкаф управления оперативным током;
8. Комплект бесперебойного питания оперативным током;
9. Система центральной сигнализации;
10. Панели ВЧ-связи;
11. Панель телемеханики;
12. Клеммные шкафы.
