КТП типа «киоск» Минского электротехнического завода
Комплектная трансформаторная подстанция (КТП) типа «киоск» мощностью 400 кВ*А Минского электротехнического завода наружной установки климатического исполнения У1 предназначена для электроснабжения промышленных объектов и отдельных населенных пунктов в районах с умеренным климатом.
Технические характеристики КТП-400
| Значение | |
| Номинальное напряжение, кВ: на стороне ВН на стороне НН | 10 0,4 |
| Номинальная мощность силового трансформатора, кВ*А | 400 |
| Тип трансформатора | ТМГ-400/10-У1 |
| Схема и группа соединения обмоток трансформатора | Y/YH-0 или Д/Ун-11 |
| Номинальный ток трансформатора на стороне ВН, А, при напряжении: 6 кВ 10кВ | 38,5 23,1 |
| Номинальный ток плавкой вставки предохранителя на стороне ВН, А, при напряжении: 6 кВ 10кВ | 80 50 |
| Номинальный ток трансформатора на стороне НН, А | 577,4 |
| Номинальные токи отходящих линий, А: №1 №2 №3 №4 №5 освещения | 400 200 160 100 100 16 |
| Уровень изоляции по ГОСТ 1516.1—76 | Нормальная |
| Исполнение ввода 10(6) кВ | Воздушный |
| Исполнение выводов отходящих линий 0,4 кВ | Кабельные |
Подстанция состоит из шкафа УВН, шкафа с трансформатором; шкафа РУНН. Шкафы УВН и РУНН выполняются бескаркасными из тонколистовой стали. Шкаф трансформатора и шкаф РУНН устанавливаются на салазках, шкаф УВН — на крыше шкафа трансформатора.
В шкафу трансформатора установлены: силовой трансформатор с естественным масляным охлаждением и высоковольтные предохранители. Предусмотрена откидывающаяся рама, предназначенная для закатывания и выкатывания трансформатора.
Шкаф РУНН выполнен с двухсторонним обслуживанием, состоит из ячеек, разделенных перегородками. На отходящих линиях 0,4 кВ установлены автоматические выключатели выдвижного исполнения с комбинированными расцепителями максимального тока и ручным дистанционным приводом. На выдвижных блоках размещена аппаратура цепей освещения и защиты от перегрузки силового трансформатора. На боковой наружной стенке шкафа РУНН установлен фотодатчик. В шкафах РУНН и трансформатора предусмотрено внутреннее освещение на напряжение не более 42 В от трансформатора собственных нужд.
Для силового трансформатора предусмотрена защита от междуфазных коротких замыканий, выполняемая плавкими предохранителями, и защита от перегрузки, выполняемая токовым реле, установленным на вводе 0,4 кВ. При срабатывании реле отключаются линии № 2 и № 3, остальные линии остаются в работе. Для линии наружного освещения 0,4 кВ предусмотрено ручное и автоматическое (с помощью фотореле) управление. На КТП предусмотрена установка следующих приборов: счетчика активной энергии; вольтметра — для контроля напряжения на сборных шинах и амперметра — для измерения тока на вводе 0,4 кВ.

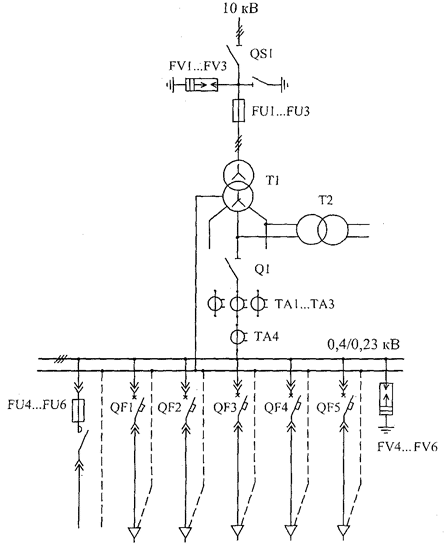

Однолинейная электрическая принципиальная схема КТП-400/10/0,4-91-У 1 типа «киоск» производства Минского электротехнического завода: FU1 —FU6 — предохранитель; FV1 —FV6 — разрядник; КМ1 — пускатель магнитный; Q1 — рубильник; QS1 — разъединитель; QF1—QF5 — автоматический выдвижной выключатель; Т1 — силовой трансформатор; Т2 — трансформатор собственных нужд; ТА1—ТА4 — трансформатор тока
