КТП-ПВ(К) Курганский ЭМЗ



КТП-ПВ(К)

ПРОХОДНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ НАРУЖНОЙ УСТАНОВКИ МОЩНОСТЬЮ ОТ 25 ДО 1000 КВА, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ) НА НАПРЯЖЕНИЕ 10(6) КВ

КТП-ПВ(К)-25...1000/10(6)/0,4 Декларация о соответствии РОСС RU. АИ 18д 02305

ГОСТ 14695-80, ТУ 3412-027-00109719-2007

ТИП - ПРОХОДНЫЕ, ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ), КИОСКОВЫЕ

НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.

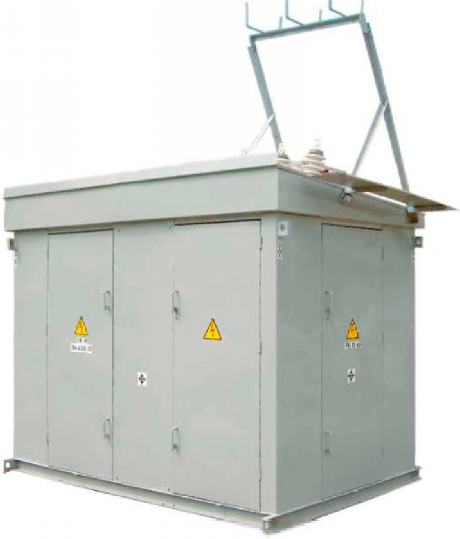

КТП ПВ-25..,1000/10(6)/0,4

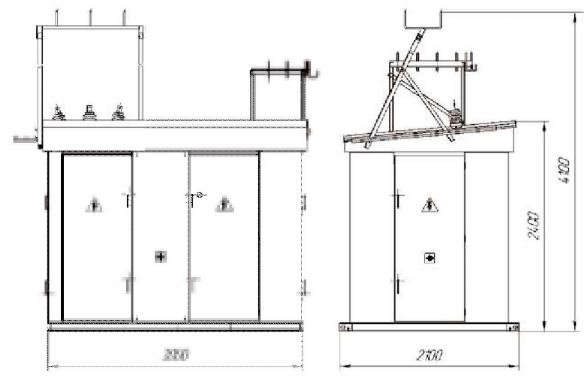

габариты КТП-ПВ(К)

КТП-ПВ(К)-25...1000/10(6)/0,4, производства Курганского электромеханического завода, предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в кольцевых схемах распределительных сетей.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

НАИМЕНОВАНИЕ ЗНАЧЕНИЕ
Мощность силового трансформатора, кВА25...100; 160; 250; 400; 630;1000
Номинальное напряжение на стороне высокого напряжения(ВН), кВ6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ0,4
Ток электрической стойкости на стороне ВН, кА51
Ток термической стойкости на стороне ВН, кА20
Исполнение по вводу ВНКабельный, воздушный
Исполнение по выводу ННКабельный, воздушный
Степень защиты по ГОСТ 14254__
Количество отходящих линий, не более, мм в транспортном состоянии5(10)*
Габаритные размеры, не более, мм в транспортном состоянии3000x2100x2400
Масса, не более, кг1400

*- По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 12.

КТП ПК-25...1000/10(6)/0,4

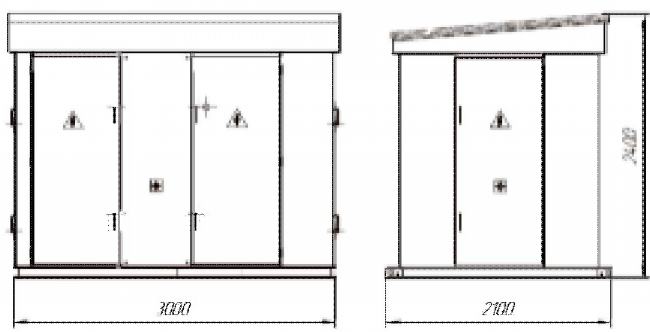

КТП ПК-25...1000/10(6)/0,4 габариты

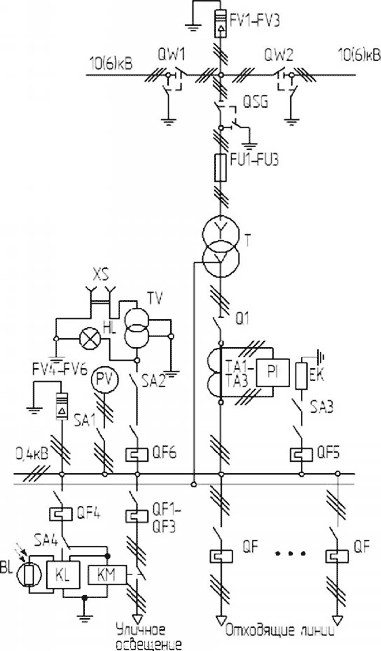

КТП-ПВ(К) схема

ЭЛЕКТРИЧЕСКАЯ СХЕМА И ПЕРЕЧЕНЬ АППАРАТУРЫ КТП-ПВ(К) ПРОХОДНОГО ТИПА С ВОЗДУШНЫМ (КАБЕЛЬНЫМ)ВВОДОМ

N® П/П ПОЗ. ОБОЗНАЧЕНИЕНАИМЕНОВАНИЕКОЛИЧЕСТВО
1Qw1, QW2Выключатели нагрузки 10(6)кВ2
2QSGРазъединитель РВЗ-10(6)кВ1
3FV1-FV3Разрядник вентильный или ОПН 10(6)кВ3
4FV4-FV6Разрядник вентильный или ОПН 0,4кВ3
5FU1-FU3Предохранитель ПКТ 10(6)кВ *3
6Q1Разъединитель РЕ19-41 (1000А) 0,4 кВ (РЕ 19-43)1
7QF1-QF3Выключатель автоматический 16А3
8QF4-QF6Выключатель автоматический 10А3
9ТА1-ТАЗТрансформатор тока3
10SA1.SA4Переключатель 380В/10А2
11SA2, SA3Выключатель 380В/16А2
12PI, PRСчетчик электрической энергии1-2
13ЕКРезистор подогрева2
14BL, KLФотореле1
15KMПускатель магнитный ПМ1
16HLПатрон потолочный Е271
17PVВольтметр 0-500В1
18XSРозетка штепсельная 36В1
19TVТрансформатор понижающий 220/36В1
20QFВыключатель автоматический (или рубильник с предохранителями)10 (5)
21TСиловой трансформатор"1

*- Разрядник вентильный или ОПН(Ю) 6 для комплектных подстанций с кабельным вводом поставляется по заказу потребителя. ** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. По отдельному заказу возможно выполнить учет электрической энергии на отходящих фидерах.

№ Наименование, характеристика, назначениеСтандартная комплектацияЗаказчика
1Мощность подстанции, кВа2540631001602504006301000
2Номинальное напряжение сети ВН, кВ ( 6 или 10 )101010101010101010
3 в/в

т

в/в

(К/К)

в/в

(К/К)

в/в

(К/К)

В/В

(К/К)

В/В (К/К)в/в (К/К)в/в

(К/К)

в/в

(К/К)
4Климатическое исполнение ( У1 илиУХП1 )У1У1У1У1 У1У1У1У
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ВЫСШЕГО HAПРЯЖЕНИЯ КАЖДОЙ СЕКЦИИ ( РУВН)
5Ввод Ввод№ 1 - выключатель нагрузки ВНР-10/630ДаДаДаДаДаДаДаДаДа
№2- выключатель нагрузки ВНР-10/630ДаДаДаДаДаДаДаДаДа
Трансформаторный ввод - разъединитель РВЗ-10/400ДаДаДаДаДаДаДаДаДа
6Номинальный ток плавких вставок предохранителей ВН5810162031,55080100
7Комплект разрядников РВО (Р) или ограничителей ОПН(О), на10(6)кВ*Р (нет)Р (нет)Р (нет)Р (нет)Р (нет)Р (нет)Р(нет)Р(нет)Р(нет)
8Трансформатор силовой масляный ( TU или ТМГ)поставляется по заказу потребителя
РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НИЗШЕГО НАПРЯЖЕНИЯ КАЖДОЙ СЕКЦИИ ( РУНН)
9Вводной коммутационный аппарат ( разъединитель РЕ или автоматический выключатель серии ВА или выключатель - разъединитель BP
9.1Разъединитель РЕИ 9-41 ( на 1000 А)ДаДаДаДаДаДаДаДаРЕ

-1МЗ
9.2Выключатель автоматический серии ВА ( до 1000 А)НетНетНетНетНетНетНетНетНет
9.3Выключатель - разъединитель типа ВР-32 или RBK ( до 630 А)НетНетНетНетНетНетНетНетНет
1010.1
16 А1
25 А11
40 А 11
63 А 11
80 А 1
100 А 1 21
160 А 11
200 А 12
250 А 1121
320 А 3
Возможна установка автоматических выключателей на 400 А, 630 А, 1000 А (в Прим.) Заказчика указать их номинал и количество)
10.2Рубильники РПСс номинальным током (до 5 шт.) Примечание:Возмо)кна установка рубильников RBK в количестве до 10 шт.
РПС-1 100 АНетНетНетНетНетНетНетНетНет
РПС-2 250 АНетНетНетНетНетНетНетНетНет
РПС-4 400 АНетНетНетНетНетНетНетНетНет
11Комплект разрядников РВН (Р) или ограничителей ОПН (О), на 0,4 кВ *РРРРРРРРР
12Учет электроэнергии (А - активный, р - реактивный, АР - полный) марка сч В стандартной комплектации устанавливаются1ливаюпдолжна выть у я электродный А Аказана

счетчик

Заказчи маркиком в г

ПСЧ.

римеча <ескомзадании
12.1Общий учетААААААА
12.2Учет по фидерамНетНетНетНетНетНетНетНетНет
13Линия уличного освещения, 3x16 АДаДаДаДаДаДаДаДаДа
14Приборы контроля напряжени
14.1Вольтметр (с переключением по фазам)ДаДа№ДаДаДаДаДаДа
14.2Амперметры (3 шт.)НетНетНетНетНетНетНетНетНет
15Тамбур для обслуживания РУ НННетНет НетНетНетНетНетНетНет
16СалазкиНетНет НетНетНетНетНетНетНет
17Установка компенсации реактивной мощности (КРМ)НетНет НетНетНетНетНетНетНет
18Количество заказываемых КТП

*- Комплект разрядников РВН(Р) или ограничителей 0ПН(0), на 10(6) кВ для комплектных подстанций с кабельным вводом поставляются по заказу потребителя
