КТП наружного типа

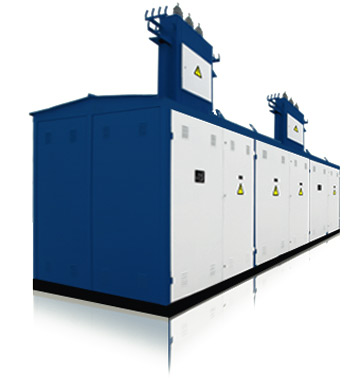

Комплектные трансформаторные подстанции (КТП) наружного типа (наружной установки) 10(6) кВ в металлическом контейнере предназначены для электроснабжения промышленных, городских и других объектов. Подстанции изготовлены на основе сварных конструкций из металлических листов и профилей, выпускаются с одним и двумя трансформаторами мощностью от 63 до 630 кВА.
Технические характеристики КТП наружного типа
| КТПН-10/0,4; КТПНУ-10/0,4 | КТП-М | КТПН | |
| Производитель | Фирма «Альстом» | ЗАО ПО «ИЗНУ» | ОАО «Самарский завод «Электрощит» |
| Мощность силового трансформатора, кВ*А | Однотрансформаторные: 63; 100; 160; 250; 400; 630 Двухтрансформаторные: 250; 400;630 | 63; 100; 160; 250; 400; 630 | 100; 160; 250; 400; 630 |
| Климатическое исполнение | У1 | УХЛ1 | У1 |
| Номинальное напряжение, кВ: на стороне ВН на стороне НН | 6; 10 0,4 | ||
| Схема на стороне ВН | Проходная | Тупиковая | Проходная |
| Ток термической стойкости, кА: на стороне ВН на стороне НН | 20; 25 50 | 16; 20 10; 20 | 20 10; 20 |
| Время протекания, с | 0,5 | 0,5 | 3 |
| Ток электродинамической стойкости, кА: на стороне ВН на стороне НН | 25; 50 25; 50 | 16; 20 25; 50 | 51 25; 50 |
| Исполнение ввода ВН | Воздушный, кабельный | Воздушный | |
| Исполнение отходящих линий | Воздушные, кабельные | Кабельные | |
| Тип шкафов РУВН | КСО-366; КСО-366М; КСО-392 | Отсек УВН | Отсек УВН |
| Тип шкафов РУНН | ЩО-70-ЗМ | Отсек РУНН | Отсек РУНН |
| Число отходящих линий, не более | По заказу | 5 | 12 |
| Габаритные размеры, мм | - | - | 2600 х 3000 х 4500 |
Со стороны ВН предусматривается проходная и тупиковая схема. В подстанциях с проходной схемой на стороне ВН могут устанавливаться камеры КСО 300 серии, на стороне НН — панели ЩО-70 (по типу городских КТП).

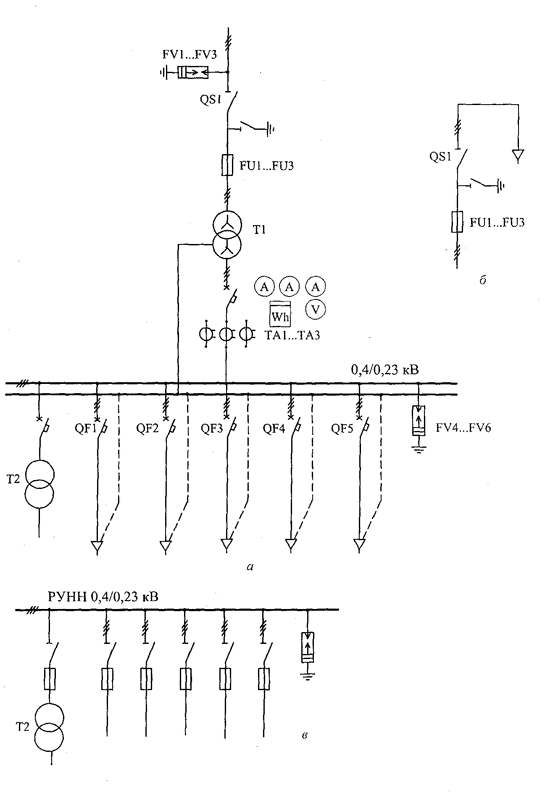

Однолинейная электрическая принципиальная схема КТП-630/10/0,4-02-У 1 наружного типа производства Иркутского завода низковольтных устройств: а — с воздушным вводом; б — схема УВН с кабельным вводом; в — схема РУНН с рубильниками типа РПС; FU1—FU3 — предохранитель; FV1 — FV6 — разрядник; Q1 — рубильник; QS1 — разъединитель; QF1—QF5 — автоматический выключатель; Т1 — силовой трансформатор; Т2 — трансформатор собственных нужд; ТА 1—ТАЗ — трансформатор тока.
