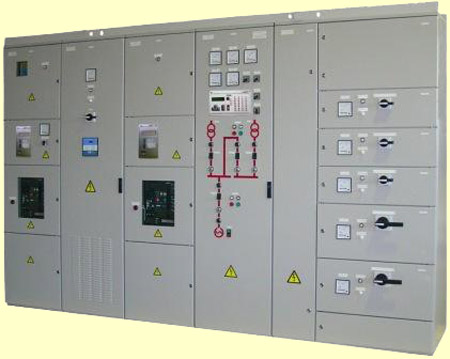

КТП 2КТПА-НЭ

Комплектные двухтрансформаторные (автоматизированные) подстанции типа 2КТПА-НЭ, производства ОАО "Новая Эра", г. Санкт-Петербург, предназначены для обеспечения надежного электроснабжения предприятий различных отраслей промышленности, где перерыв электроснабжения электроприемников может повлечь за собой опасность для жизни людей, значительный экономический и экологический ущерб, расстройство сложных технологических процессов (табл.).

Подстанции типа 2КТПА-НЭ реализованы на новых принципах построения систем надежного энергоснабжения потребителей на стороне 0,4 кВ.

Отличительными особенностями 2KТПА-НЭ являются:

• единый комплекс силовой части (основные, аварийные источники и распределение электроэнергии) и устройств защиты и автоматики;

• применение в качестве источников электроэнергии сухих силовых трансформаторов и автоматизированных дизель-генераторных установок;

• изолированные шины шинных мостов;

• выполнение функций защит, автоматики и сигнализации посредством микропроцессорных блоков релейной защиты;

• состав защит, в котором кроме максимальной токовой защиты (МТЗ), защиты от перегрузки и однофазных замыканий на землю (ОЗЗ) реализованы функции дальнего резервирования отказов защит и выключателей в сети 0,4 кВ, а также блокировки МТЗ при пусках и самозапусках электродвигателей;

Технические характеристики KТП типа 2КТПА-НЭ

• запись и накопление информации о параметрах работы 2КТПА-НЭ и аварийных процессов;

• возможность включения в контур АСУ ТП предприятия в качестве устройства нижнего уровня посредством интерфейса RS-485 или волоконно-оптической линии связи;

• компоновка шкафов РУНН КТП с разделением отсеков сборных шин, вводных и распределительных блоков, отходящих кабелей, что обеспечивает высокую эксплуатационную надежность и безопасность;

• уменьшенные габаритные размеры шкафов РУНН, что позволяет сэкономить средства при строительстве новых объектов и высвободить площади при реконструкции существующих;

• максимальная степень заводской готовности, что позволяет уменьшить сроки и затраты на ввод оборудования в эксплуатацию у заказчика.

Параметры 2КТПА-НЭ сравнимы с мировыми аналогами, в частности фирм Siemens, ABB, Merlin Gerin, а по некоторым характеристикам превосходят их.

Дополнительные характеристики:

• климатическое исполнение и категория размещения — УЗ. Температура окружающей среды от — 20 до + 40 °С;

• относительная влажность окружающего воздуха не более 80 % при + 25 °С;

• высота над уровнем моря до 1000 м;

• степень защиты оболочки IP31;

• сейсмостойкость 8 баллов;

• сопротивление изоляции силовых цепей при температуре 20 (± 5) °С и относительной влажности до 80 % не менее 2 МОм;

• электрическая прочность изоляции 2500 В;

• режим работы непрерывный;

• с вводами или без вводов от аварийного источника питания, с микропроцессорной защитой, автоматикой и сигнализацией.

Массогабаритные характеристики зависят от количества шкафов; габариты шкафов, мм: 220 х 600 х 600 и 220 х 1100 х 600.

Защита и автоматика 2КТПА-НЭ выполнена на микропроцессорных блоках РЗиА типа БМРЗ производства НТЦ "Механотроника" (Санкт-Петербург).
