Технические характеристики шкафов РУНН КТП 630-1000 УЗ Хмельницкого трансформаторного завода

Тип	Назначение	Схема	Iн1,А	Iн2, А (число отходящих линий)	Iн3, А	Масса, кг
Шкафы со стационарными выключателями
Левый ШНВ-12Л Правый ШНВ-12П*	Вводной 630 кВ-А	Рис. б	1000	250—400 (1 шт.) 250—630 (1 шт.)	910	330
Левый ШНВ-13Л Правый ШНВ-13П*	Вводной 1000 кВ-А	Рис. б	1600	250—400 (1 шт.) 250—630 (1 шт.)	1445	350
Левый ШНС-13Л Правый ШНС-13П*	Секционный	Рис. ж	1000	250—400 (1 шт.) 250—630 (1 шт.)	1445	330
ШНЛ-23	Линейный	Рис. р	—	250—630** (4 шт.)	1445	260
Шкафы с выдвижными выключателями
Левый ШНВ-2Л Правый ШНВ-2П*	Вводной 630 кВ*А	Рис. д	1000	250—400 (1 ШТ.) 250—630 (1 шт.)	910	350
Левый ШНВ-ЗЛ Правый ШНВ-ЗП*	Вводной 1000 кВ-А	Рис. д	1600	250—400 (1 шт. 250—630 (1 шт.)	1445	370
Левый ШНС-2Л Правый ШНС-2П*	Секционный	Рис. м	1000	250—400 (1 шт.) 250—630 (1 шт.)	1445	350
Левый ШНС-ЗЛ Правый ШНС-ЗП*	Секционный	Рис. н	1000	250—400 (1 шт.) 250—630 (1 шт.)	1445	350
ШНЛ-7	Линейный	Рис. x	—	250—630** ( 4 шт.)	1445	280
ШНЛ-8	Линейный	Рис. п	—	1000 (1 шт.) 250—630** (2 шт.)	1445	310

Примечания:

1. Iн, — номинальный ток вводного (секционного) автомата; Iн2 — номинальный ток отходящих линий; Iн3 — номинальный ток сборных шин.

2. В верхнем отсеке шкафов устанавливается выключатель отходящей линии на токи не более 400 А.

* Схема правого шкафа является зеркальным отражением схемы левого шкафа. ** Ток по заказу.

Технические характеристики шкафов РУНН КТП 1600—2500 УЗ Хмельницкого трансформаторного завода

Тип	Назначение	Схема	WA	Iн2, А (число)	Iн3,А	Масса, кг (число подсоединяемых кабелей)
Левый ШНВ-4Л Правый ШНВ-4П*	Вводной 1600 кВ-А	Рис. г	2500	1000 (1 шт.)	2310	1030 (8)
Левый ШНВ-5Л Правый ШНВ-5П*	Вводной 1600 кВ-А	Рис.4 ,а	4000	—	2310	1200 (0)
Левый ШНВ-10Л Правый ШНВ-10П*	Вводной 2500 кВ-А	Рис, а	4000	—	3610	1300 (0)
ШНС-5	Секционный 1600 кВ-А	Рис. л	1600	1000 (1 шт.)	2310	525 (6)
ШНС-10	Секционный 2500 кВ-А	Рис.е	2500	—	2310	630 (6)
ШНЛ-10	Линейный	Рис.ф	—	1600 (2 шт.)	3610	700 (10)
ШНЛ-11	Линейный	Рис.ф	—	1600 (1 шт.) 1000(1 шт.)	3610	630 (10)
ШНЛ-12	Линейный	Рис.ф	—	1000 (2 шт.)	3610	690 (10)
ШНЛ-13	Линейный	Рис. x	—	250—630** (4 шт.)	3610	420(10)
ШНЛ-14	Линейный	Рис. у		1000 (1 шт.)	3610	500 (5)

Примечания:

Iн1 — номинальный ток вводного (секционного) автомата; Iн2 — номинальный ток отходящих линий; Iн3 — номинальный ток сборных шин.

* Схема правого шкафа является зеркальным отражением схемы левого шкафа. ** Ток по заказу.

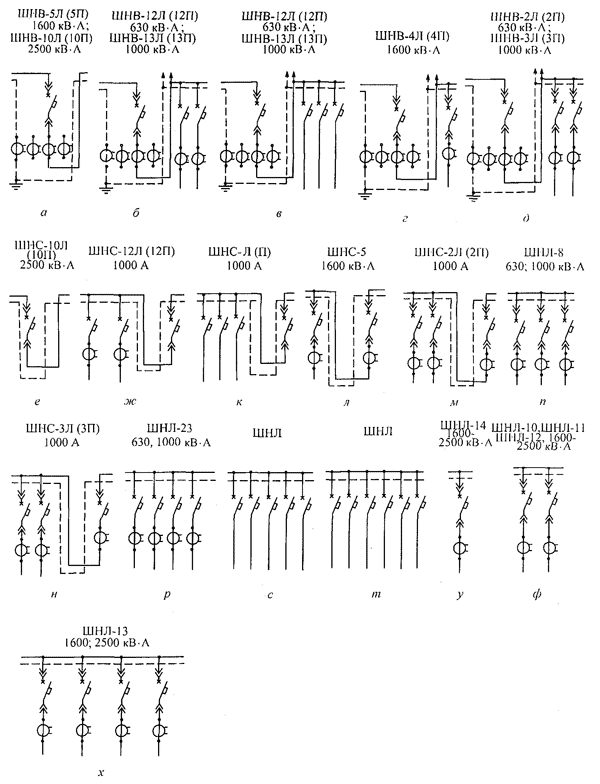

Однолинейные схемы главных цепей шкафов РУНН КТП производства Хмельницкого трансформаторного завода

Однолинейные схемы главных цепей шкафов РУНН КТП производства Хмельницкого трансформаторного завода

На схеме не показаны PEN проводники отходящих линий
