КТП-250...2500/10/0,4УЗ - Схемы УВН КТП



  1. КТП-250...2500/10/0,4УЗ
  2. Размеры КТП-250... 1000/10/0,4 У3
  3. Схемы УВН КТП
  4. Технические характеристики шкафов РУНН КТП
Страница 3 из 4

Схема, тип выключателя и масса различных шкафов УВН

СхемаТип выключателяМасса, кг
УВН-ВВРис. гBB/TEL-630/10/20500
ШВВ-2Рис. вВНП-10/630330
ШВВ-2Рис. б*ВНП-10/630330
ВВ-1Рис. а—43

* Применяется для КТП-1600.

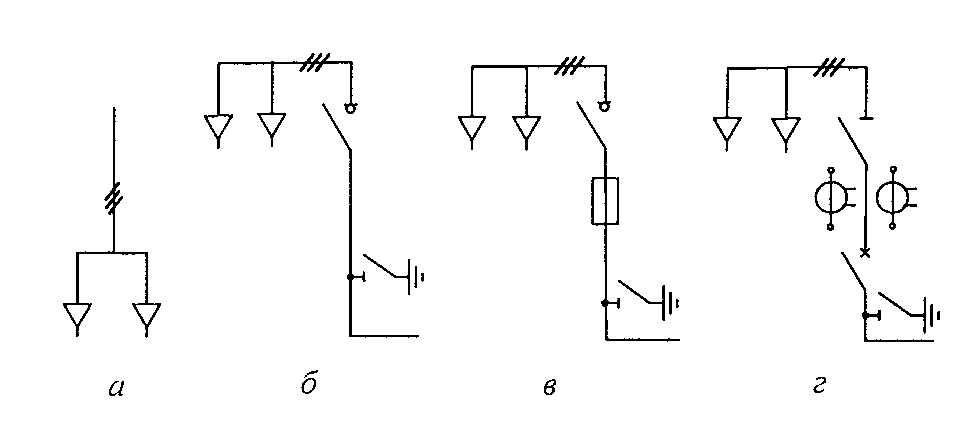

Однолинейные схемы главных цепей УВН КТП производства Хмельницкого трансформаторного завода

Однолинейные схемы главных цепей УВН КТП производства Хмельницкого трансформаторного завода: а — ВВ-1; б — ШВВ-2 (применяется для КТП-1600); в — ШВВ-2; г - УВН-ВВ
