КТП-250...2500/10/0,4УЗ - Размеры КТП-250... 1000/10/0,4 У3



  1. КТП-250...2500/10/0,4УЗ
  2. Размеры КТП-250... 1000/10/0,4 У3
  3. Схемы УВН КТП
  4. Технические характеристики шкафов РУНН КТП
Страница 2 из 4

Значения размеров КТП-250... 1000/10/0,4 У3

Тип шкафа вводаРазмеры, мм
НН1LАБВГДЕЕ1ЖИ
ТМФ-250ШВВ-217701812926—6537587851310550550500—
ТМФ-400ВВ-11770902625995—10301180908700700500845
ШВВ-23395—850—
ТМЗ-630ВВ-11585—27851045—114012831025850850573900
ШВВ-2903560—902—
ТСЗГЛ-630ВВ-11950—30801110—1370182011851080900600—
ШВВ-21464055—1170—
ТМЗ-1000ВВ-11670—30201135—128514601225874856600985
ШВВ-21463790—990—
ТСЗГЛ-1000ВВ-12180—32201180—1440196012961080900600—
ШВВ-23464195—1240—

Габаритные размеры КТП производства Хмельницкого трансформаторного завода

план КТП при двухрядном расположении

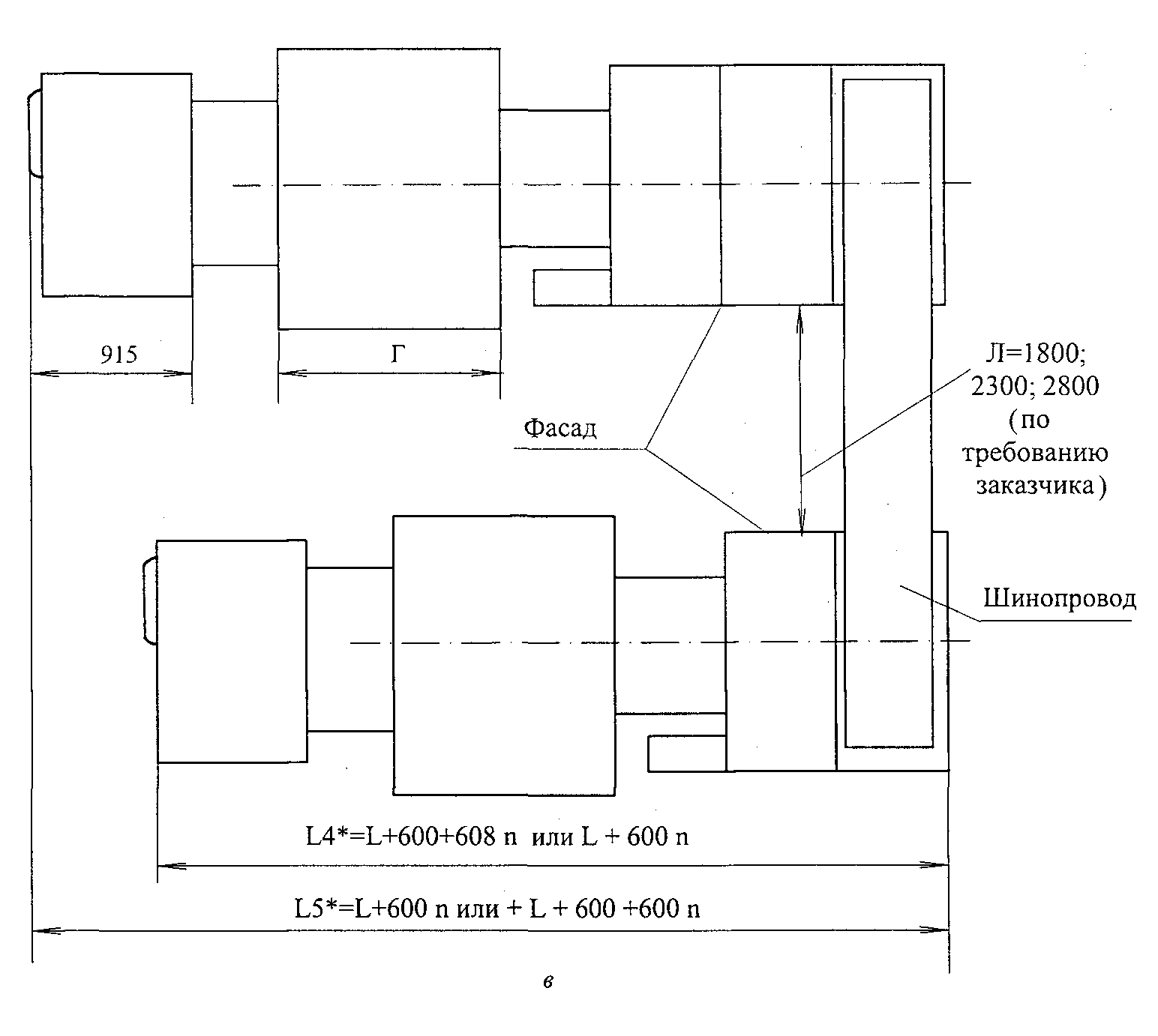

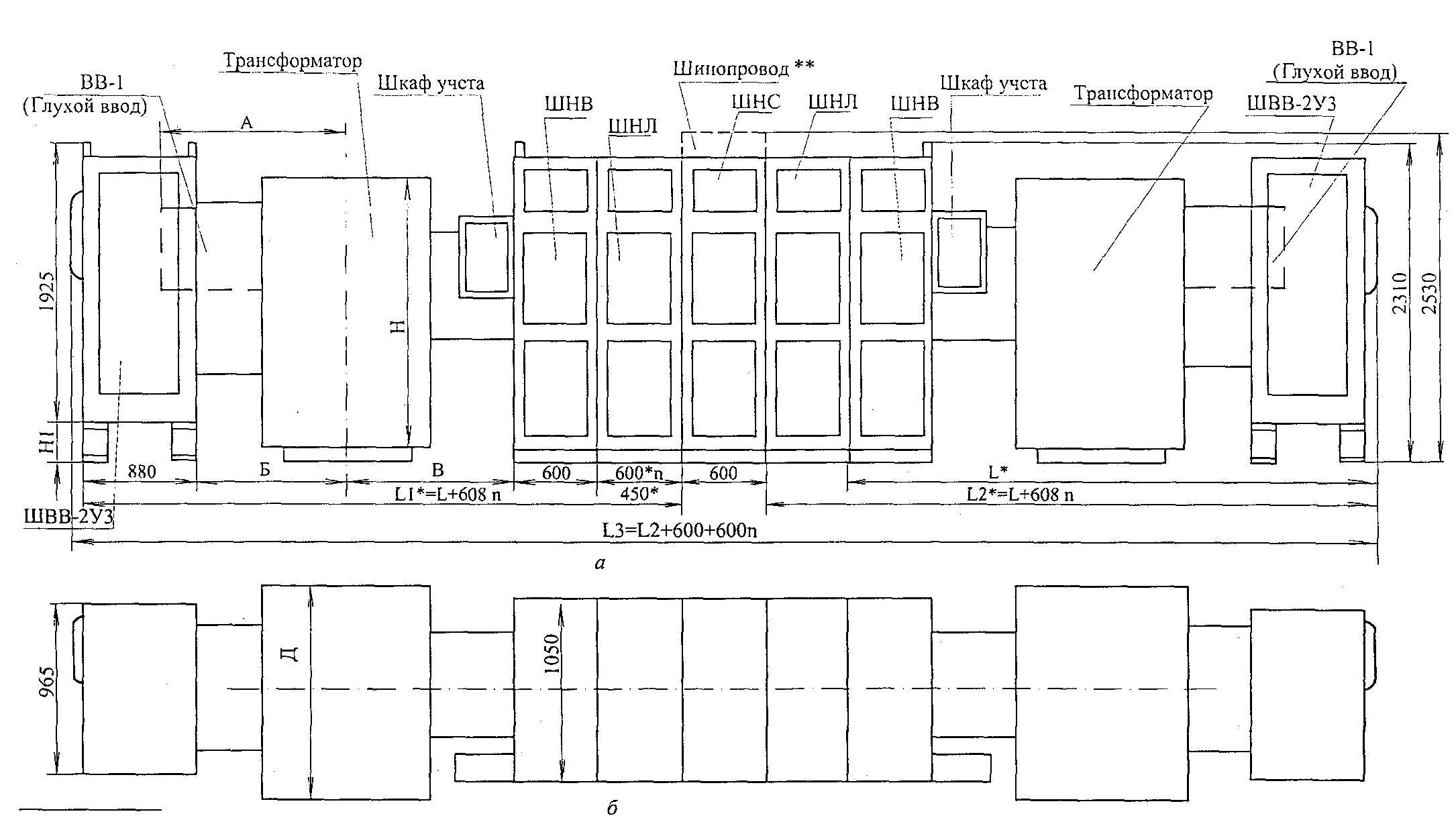

Габаритные размеры КТП производства Хмельницкого трансформаторного завода: а — вид спереди; б — план КТП при однорядном расположении; в — план КТП при двухрядном расположении (размеры А, Б, В, Н, HI см. табл. ; LI, L2, L3, L4, L5 определяются заказчиком.

п — число шкафов ШНЛ)

* Для КТП-250, 400 ширина шкафов ШНЛ 450 мм.

** Шинопровод применяется при двухрядном расположении КТП.

Тип трансформатораМасса, кг
трансформаторамасла
ТМФ-2501170340
ТМФ-4001813490
ТМЗ-6302352576
ТСЗГЛ-6302500-
ТМЗ-10003242765
ТСЗГЛ-10003150-
ТМЗ-160046001100
ТСЗГЛ-16004200-
ТМЗ-250053001765
ТСЗГЛ-25005150-
