КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ КСО-298П «КЛАССИКА»
Камеры одностороннего обслуживания серии КСО-298П разработаны в 1998 г. взамен камер серий КСО-З66, КСО-386, КСО-272, КСО-285, КСО-292, КСО-2УМЗ, ячеек КРУ типа К-104, K-XXVI, КМ1Ф и др. Камеры имеют меньшие габариты, что дает возможность использовать их для модернизации и расширения (увеличение количества фидеров) на тех же площадях распределительных устройств (РУ).
2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Вид климатического исполнения и категория размещения по ГОСТ 15150 и ГОСТ15543.1 Обозначение схемы главных цепей Типоисполнение Модификация и год разработки Одностороннего обслуживания Сборная Камера |
ОАО «Самарский трансформатор» постоянно анализирует опыт эксплуатации своих изделий и совершенствует их конструкцию, поэтому возможны некоторые расхождения сведений, содержащихся в каталоге, с фактическим исполнением.
3. НАЗНАЧЕНИЕ
Камеры КСО-298П на напряжение 6(10) кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной или заземленной через дугогасительный реактор нейтралью.
Климатические условия работы камер КСО соответствуют третей категорий размещения и умеренному климату (УЗ) по ГОСТ 15150 и ГОСТ 15543.1. При этом значение температуры окружающего воздуха от минус 25°С до 40°С; высота над уровнем моря не превышает 1000 м; окружающая среда не должна быть взрывоопасной и содержать токопроводящую пыль, агрессивные пары и газы, в концентрациях, разрушающих металлы и изоляцию.
3. НАЗНАЧЕНИЕ
3.3. Камеры КСО изготавливаются по техническому заданию и опросному листу заказчика и соответствуют техническим условиям ТУ 3414-034-05755476-2009.
4. КОНСТРУКЦИЯ
Общий вид камеры КСО-298 показан на рис.1. В состав камеры входит малогабаритный вакуумный выключатель ВВ/TEL-10, основные достоинства которого:
высокий механический ресурс;
малое потребление электроэнергии по цепям включения и отключения;
малые габариты и вес;
возможность управления как по цепям оперативного постоянного, так и оперативного переменного токов;
не требует ремонта в течение всего срока службы.
В камере предусмотрены блокировки:
линейного и шинного разъединителей с использованием двух герконовых блокираторов, исключающих включение выключателя при разомкнутом положении разъединителей, а также исключающих операции с разъединителями при включенном выключателе;
механические блокировки линейного и шинного разъединителей, предотвращающие включение заземляющих ножей при включенных главных ножах, а также включение главных ножей при включенных заземляющих ножах.
Предусмотрена кнопка аварийного ручного отключения выключателя.
Цепи обеспеченного питания выключателя формируются через блок питания ВВ/TEL. Предусмотрена возможность управления выключателем от блока автономного включения ШАП или аккумуляторной батареи =12...24 В, например, от автомобильной.
Для управления выключателем в переходных режимах предусмотрено питание цепей управления выключателем от токовых цепей.
Конструктивно камера КСО-298П состоит из трех отсеков (рис. 1) — высоковольтного А низковольтного С и кабельного В. При существенно меньших по сравнению с камерами других серий габаритах высота кабельного отсека обеспечивает удобство проведения работ в нем.
Сборные шины расположены в зоне D и закрыты с фасада защитным экраном со смотровыми окнами. На крайних в ряду камерах устанавливаются боковые защитные экраны.
Камеры КСО имеют изоляцию на номинальное напряжение 10 кВ. Трансформаторы напряжения, ограничители перенапряжения и силовые предохранители, силовые трансформаторы устанавливаются на напряжение 6(10) кВ.
В камерах (рис. 1.1) используются вакуумные выключатели ВБП-10. Выключатель имеет простой и высоконадежный пружинно-магнитный привод.
Электрические и механические блокировки полностью аналогичны блокировкам основной серии.
Схемы управления и автоматики выполняются как на основе реле, так и с использованием микропроцессорных устройств.
В камерах используются вакуумные выключатели Sepam1000+ (рис. 1.2.)
Применение выключателей ВВСТ-10 позволяет вручную производить включение и выключение выключателя при отсутствии оперативного тока и без дополнительных устройств и приспособлений.
Выключатель ВВСТ-10 оснащен простым и высоконадежным моторно-пружинным приводом.

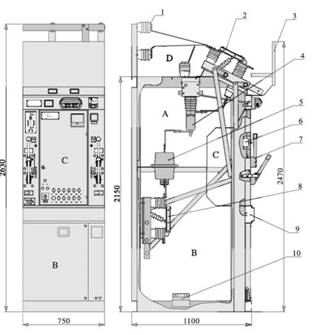

Рис. 1. Общий вид камеры КСО-298П с выключателем BB/TEL-10
1 — сборные шины; 2 — шинный разъединитель; 3 — защитный экран; 4 — вакуумный выключатель BB/TEL-10; 5— трансформаторы тока; 6 — блокиратор; 7 — приводы разъединителей; 8 — линейный разъединитель; 9 — клеммник; 10 — трансформатор тока нулевой последовательности.

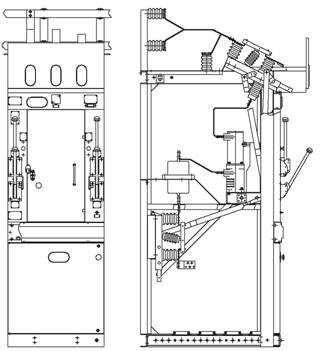

Рис. 1.2. Общий вид камеры КСО-298П с выключателем ВВСТ-10

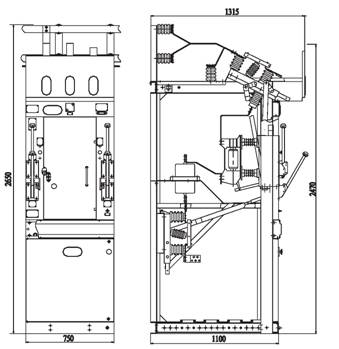

Рис. 1.1. Общий вид камеры КСО-298П с выключателем ВБП-10
5. ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование параметра | Значение |
Номинальное напряжение, кВ | 6; 10 |
Наибольшее рабочее напряжение, кВ | 7,2; 12 |
Номинальный ток главных цепей, А | 630; 1000 |
Номинальный ток сборных шин, А (сечение сборных шин мм) | 630(60 х 6); 1000(60 х 8) |
Номинальный ток отключения камер с высоковольтным выключателем, кА | 12,5; 20 |
Предельный сквозной ток камер с высоковольтным выключателем (ампл. зн.), кА | 51 |
Ток термической стойкости* (3с) камер с высоковольтным выключателем, кА | 20 |
* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.
Наименование параметра | Значение |
Номинальное напряжение вспомогательных цепей, В: | |
переменного оперативного тока | 220 |
постоянного оперативного тока | 220 |
цепи трансформаторов напряжения | 100 |
цепи освещения внутри камер | 36 |
цепи трансформаторов собственных нужд | 380 |
Габариты камер, мм: | |
с высоковольтными выключателями: | |
высота (со сборными шинами) | 2650 |
глубина (в основании) | 1100 |
ширина | 750 |
с силовыми трансформаторами собственных нужд с высоковольтным выключателем и кабельная сборка по заказу: | |
высота (со сборными шинами) | 2650 |
глубина (в основании) | 1100 |
ширина | 1000 |
заземление сборных шин: | |
высота (со сборными шинами) | 2650 |
глубина(в основании) | 1100 |
ширина | 600 |
Масса камеры с выключателем (схема 8ВВ-600), кг | 440 |
6. СОСТАВ ИЗДЕЛИЯ
6.1. Поставка камер осуществляется поштучно, в соответствии со схемами главных цепей.
В таблице приняты следующие обозначения:
Q — выключатель вакуумный;
QS — выключатель нагрузки;
QS1 — разъединитель РВФЗ-10;
QSG1 -заземляющие ножи разъединителя РВФЗ-10;
QS2 — разъединитель РВЗ-10;
QSG2 — заземляющие ножи разъединителя РВЗ-10 или заземляющий разъединитель ЗР-10;
ТА1-ТАЗ — трансформаторы тока;
TV — трансформаторы напряжения ЗхЗНОЛ.06 (антирезонансная группа в камерах ТН) или ТМ-10-25/0,4 (схема 15, таблица 1);
FU — предохранители типа ПКН-10 или ПКТ (Э)-10;
FV-ограничители перенапряжения ОПНЯЕ1 -6(10).
В комплект поставки входят:
камеры КСО с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказа (кроме измерительных преобразователей тока и напряжения);
эксплуатационные документы (в одном экземпляре);
шинные мосты (если они оговорены в заказе);
запасные части и принадлежности согласно спецификации на заказ.
Эксплуатационные документы включают:
паспорт на комплект камер КСО, входящих в заказ, оформленный в соответствии с ГОСТ 2.601 — 1 экз. на заказ;
техническое описание и руководство по эксплуатации камер КСО-298 400-0711-98.02РЭ — 1 экз. на заказ;
технические описания и руководства по эксплуатации и паспорта основных комплектующих изделий при условии их поставки предприятиями-изготовителями;
схемы вспомогательных цепей, в том числе
монтажные на все типы камер КСО, входящих в заказ — 2 комплекта;
опросный лист заказчика или спецификация — 2 экз.
6.4. В камерах КСО в зависимости от схемы главных цепей могут быть установлены следующие аппараты:
выключатели вакуумные ВВСТ-10; ВВ/TEL-10; ВБП-10; ВБН-10 на токи 630 и 1000 А;
разъединители РВЗ на 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
разъединители РВФЗ на 630, 1000 А с приводами ПР-10;
Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.
трансформаторы тока типа ТПОЛ-10, ТЛК-10 или ТОЛ-10;
трансформаторы напряжения типа ЗНОЛ.Об;
предохранители типа ПКТ(ПКЭ), ПКН;
ограничители перенапряжений* типа ОПН-PT/TEL;
трансформаторы силовые ТМГ-25, ТМГ-40.
6.5. Предлагаемая сетка схем главных цепей (табл.1) позволяет решать много разнообразных задач при проектировании распредустройств.
*Если в заказе на изготовление (опросный лист) не указан тип ОПН, изготовителем устанавливаются ОПН-РТ/TEL-6/6,9 или ОПН-РТ/TEL-10/11,5 на напряжение 6 или 10кВ соответственно.
