КСО-272, КСО-285, КСО-292, КСО-298 ЗЭТ
Камеры сборные одностороннего обслуживания (КСО) серии 200 (КСО-272, КСО-285, КСО-292, КСО-298), производства Промышленного Блока «ЗЭТ», предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ переменного тока частотой 50 Гц, энергетических систем с изолированной нейтралью.
Камеры устанавливаются в закрытых помещениях распределительных устройств и являются камерами одностороннего обслуживания.
Камеры комплектуются вакуумными выключателями ВВ/TEL, выключателями нагрузки, разъединителями, трансформаторами тока и напряжения, реле автоматики, микропроцессорными блоками Sepam1000+ и другими устройствами в зависимости от схемы и опросных листов.
Срок эксплуатации камер 25 лет.
Типы Sepam 1000+ используемые в схемах
| Блок со встроенным дисплеем | |
| Защита ввода и отходящих линий | S20, S40, S41, S42 |
| Защита трансформатора | Т20, Т40, Т42 |

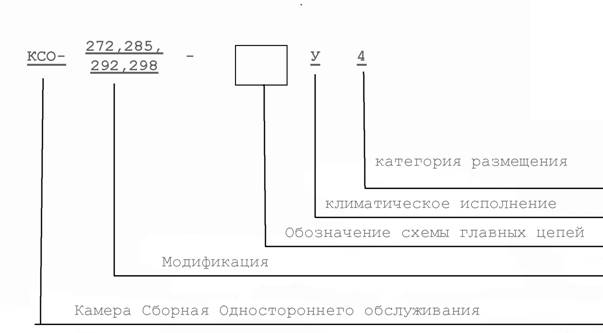

Структура условного обозначения типа камеры КСО
Пример записи обозначения типа камеры КСО-285 со схемой главных цепей 8ВВ-600 при ее заказе и в документации другого изделия: КСО-285-8ВВ-600 У4
Основные параметры камер КСО
| Наименование параметра | КСО 272 | КСО 285 | КСО 292 | КСО 298 |
| Номинальное напряжение (линейное), кВ | 6; 10 | |||
| Номинальный ток главных цепей, А | 400; 630; 1000 | 630; 1000 | 400; 630; 1000 1600 | 630; 1000 |
| Номинальный ток трансформаторов тока, А | 50 1000 | 50 1000 | 50 1500 | 50 1000 |
| Номинальный ток сборных шин, А | 630; 1000 | 630; 1000 | 630; 1000; 1600 | 630; 1000 |
| Степень защиты | IPOO (со стороны фасада IP20) | |||
| Исполнение камер | •с высоковольтными выключателями ВПМ •с приводом ППО, ПЭ-11 и ВМГП-10 •с приводом ППВ-10 | •с высоковольтными выключателями ВПМП-10 • с приводом ППВ-10 и ВПМП-10 •с приводом ПЭ-11 •с вакуумными выключателями ВБЭС, ВБТЭ, ВВ/TEL | •с высоковольтными выключателями ВПМП-10 •с приводом ППВ-10 и ВПМП-10 •с приводом ПЭ-11 •с вакуумными выключателями ВБЭС, ВБТЭ, ВВ/TEL | •с высоковольтными выключателями ВПМП-10 •с приводом ППВ-10 и ВПМП-10 •с приводом ПЭ-11 •с вакуумными выключателями ВБЭС, ВБТЭ, ВВ/TEL |
| Климатическое исполнение и категория размещения | УХЛ категории 4 | |||

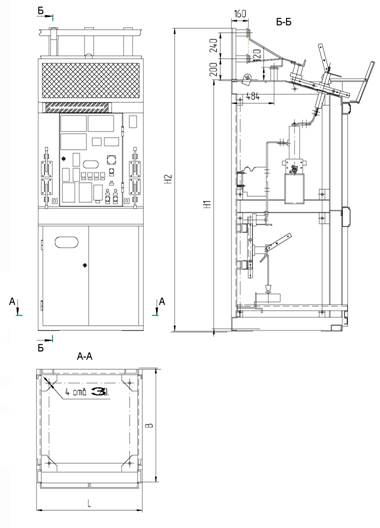

Габаритные размеры
| Н2- высота | Н1 - высота | L - ширина | В - глубина | |
| КСО-272 | 3080 | 2600 | 1000 | 1250 |
| КСО-285, КСО-292 | 2780 | 2300 | 1000 | 1110 |
| КСО-285 М | 2780 | 2300 | 800 | 1100 (900) |
| КСО-298 | 2780 | 2300 | 750 | 1110 |
