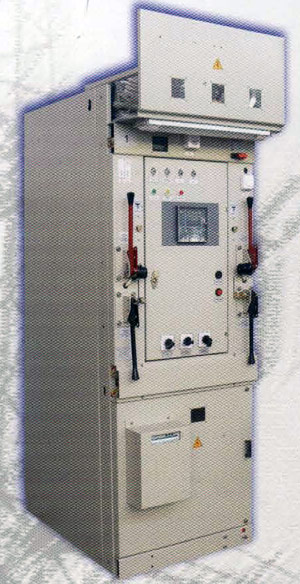

КСО-202, КСО-292 ИЗВА
Камеры сборные одностороннего обслуживания серии КСО-202, 292, производства Ишлейского завода высоковольтной аппаратуры. Камеры КСО предназначены для работы в электрических установках трёхфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземлённой через дугогасящий реактор нейтралью. Из камер КСО собираются распределительные устройства, служащие для приёма и распределения электроэнергии.
Технические характеристики камер КСО-202, КСО-292
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 6; 10 |
| Максимальное рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 630;1000;1250;1600 |
| Номинальный ток отключения, кА | 0,630; 12,5; 20 |
| Ток термической стойкости (трёхсекундный ток), кА | 12,5; 20 |
| Ток электродинамической стойкости, кА | 32; 51 |
| Номинальный ток трансформаторов тока, А | 50; 75; 100; 150; 200; 300; 400; 630; 800; 1000;1500 |
| Номинальный ток сборных шин, А | 630;1000; 1600 |
| Номинальный ток шинных мостов, А | 630;1000;1600 |
| Номинальное напряжение вспомогательных цепей, В | 220 |
| - цепи защиты, управления, сигнализации постоянного и переменного тока | |
| - цепи трансформаторов напряжения | 100 |
| - цепи трансформаторов собственных нужд | 220;380 |
| - цепи освещения внутри камеры КСО | 12;220 |
| Ток плавкой вставки силового предохранителя, А | 2; 3,2; 5; 8; 10; 16; 20; 31,5; 40; 50; 80; 100; 160 |
| Типы устанавливаемых защит | Sepam, SPAC, REF, ТЭМП2501, Сириус, БМРЗ, электромеханические |
| Габариты (ШхВхГ), мм | КСО-202: 750(1000)х1100x2650, КСО-292: 1000x1100x2780 |
