КС-120 - Электробалт

Распределительные устройства, состоящие из камер КС-120, предназначены для приема, секционирования и автоматического включения резервного питания на воздушных линиях передачи электрической энергии трехфазного тока частотой 50 Гц при номинальном напряжении 6 или 10 кВ.

Соответствуют ТУ 3414-004-23120818-04.

Сертификат соответствия № РОСС RU. АЯ 27. В 10352.

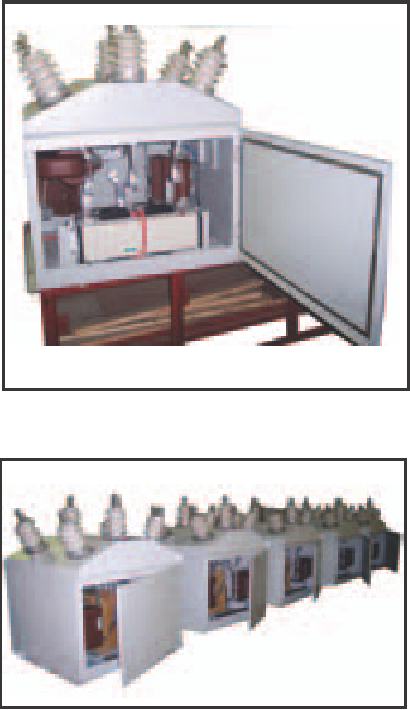

Комплект камеры столбовой состоит из шкафа управления, содержащего релейную схему управления и защиты, органы управления и средства сигнализации, шкафа высоковольтной аппаратуры, содержащего высоковольтный вакуумный выключатель, трансформатор собственных нужд, трансформаторы тока, ограничители перенапряжения, проходные изоляторы наружной установки и устройство блокировки ручного отключения выключателя.

Камеры, входящие в серию, изготавливаются по 4 принципиальным схемам главных цепей и 6 схемам управления.

Камеры столбовые типа КС-120 изготавливаются по опросному листу.

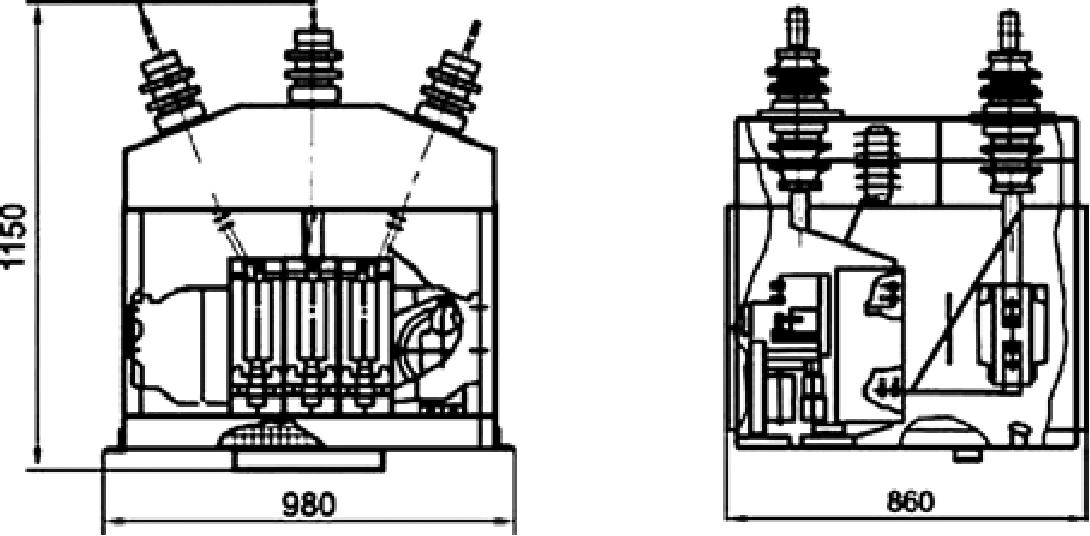

Габаритные размеры

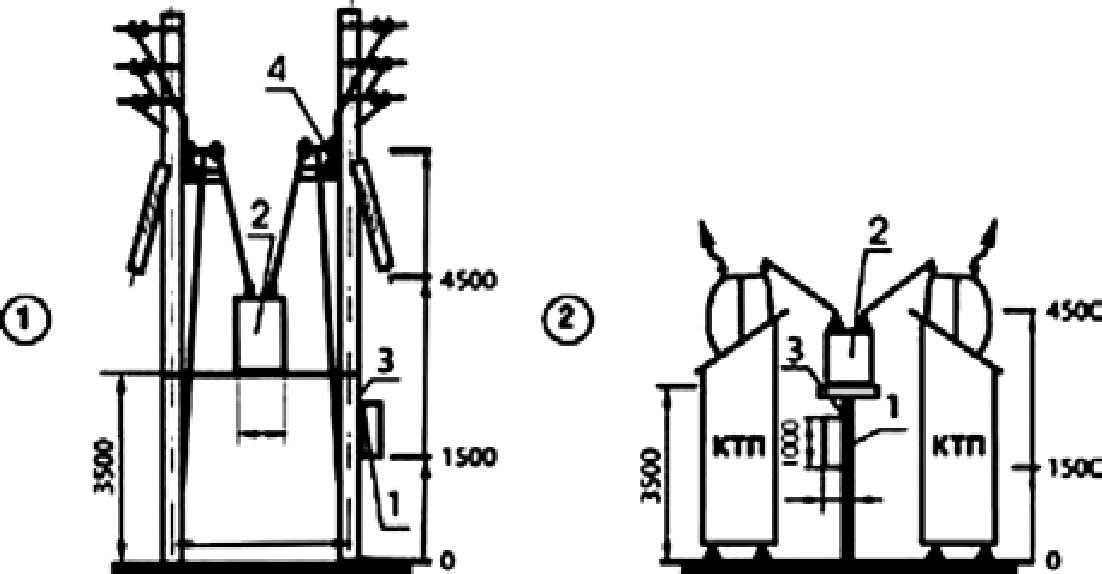

Варианты установки:

- шкаф управления;

- шкаф высоковольтной аппаратуры;

- жгут проводов в лотке;

- разъединитель (в поставку не входит).

Изготовитель: НПП «Электробалт».
