КРУн К-59 У1 ОЭнТ

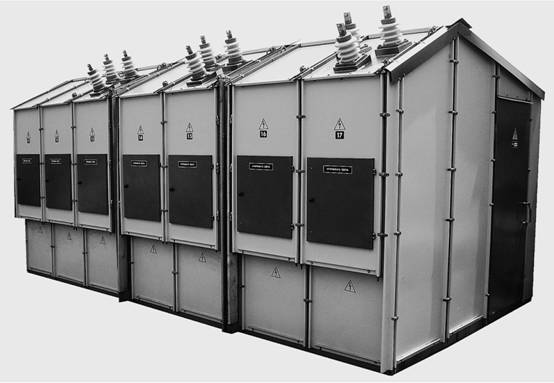

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НАРУЖНОЙ УСТАНОВКИ (КРУн) К-59 У1

КРУн К-59

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

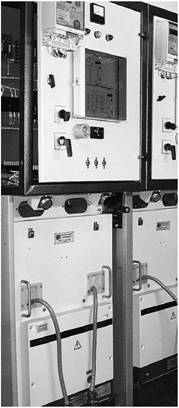

КРУн К-59 ячейки

Параметры Значение
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальный ток главных цепей, А630; 1000; 1600; 2000
Номинальный ток сборных шин, А1000; 1600; 2000; 3150
Ток термической стойкости, кА20
Ток электродинамической стойкости, кА51
Расположение сборных шиннижнее
Условия обслуживаниядвустороннее
Вид линейных присоединенийкабельное нижнее; кабельное верхнее; шинное
Вид управленияместное; дистанционное
Габариты блока, мм: ширина длина высота3180

определяется числом ячеек 2695

Типы применяемых выключателейВВ/TEL-10; ВБ-10; ВБЭ-10; ZN-63A; ВВУ-СЭЩ; ЭВОЛИС
