КРУ

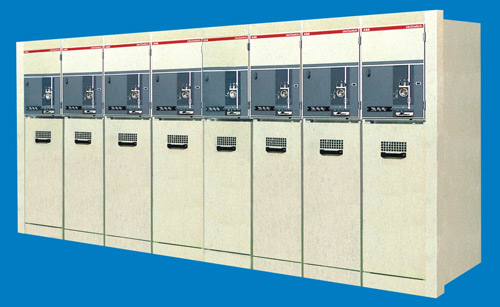

Комплектные распределительные устройства (КРУ) предназначены для работы в распределительных устройствах сетей трехфазного переменного тока с изолированной или заземленной через дугогасительный реактор нейтралью. КРУ набираются из отдельных камер, в которые встроены электротехническое оборудование, устройства релейной защиты и автоматики, измерительные приборы и т. п. Камеры определенной серии независимо от схемы электрических соединений главной цепи имеют аналогичную конструкцию основных узлов и, как правило, одинаковые габаритные размеры. В зависимости от конструктивного исполнения все КРУ можно разбить на следующие группы:

• стационарного исполнения;

• выкатного исполнения;

• моноблоки, заполненные элегазом.

В комплектных распределительных устройствах стационарного исполнения коммутационные аппараты, трансформаторы напряжения, трансформаторы собственных нужд небольшой мощности устанавливаются в камерах неподвижно.

В комплектных распределительных устройствах выкатного исполнения вышеперечисленное оборудование устанавливается на выкатных тележках.

Моноблок представляет собой компактное распределительное устройство на три—пять присоединений, заполненное элегазом (выпускаются моноблоки с возможностью расширения), предназначенное для небольших распределительных пунктов и РУВН трансформаторных подстанций 6—20 кВ. Моноблоки имеют принципиально новую конструкцию, использующую современные технологии и аппараты. В России первый элегазовый моноблок «Ладога» выпускается с 2004 г. предприятием ПО «Элтехника».

Комплектные распределительные устройства выпускаются для внутренней (внутри здания, в том числе модульного) и наружной установки.

В последние годы много внимания уделялось созданию малогабаритных комплектных распределительных устройств выкатного и стационарного исполнения. Таким требованиям удовлетворяют камеры КСО-202 (ЧЭАЗ), камеры КРУ/TEL («Таврида Электрик»), камеры К-66, КСО-ЗУЩ (Электрощит-ТМ Самара), камеры КСО «Аврора» (ПО «Элтехника») и ряд других.

Предприятия электротехнической промышленности выпускают различные серии комплектных распределительных устройств, в том числе КРУ целевого назначения, с различными техническими характеристиками, габаритными размерами, параметрами оборудования, схемами первичных соединений.
