КРУ КМП-С - ИЗВА

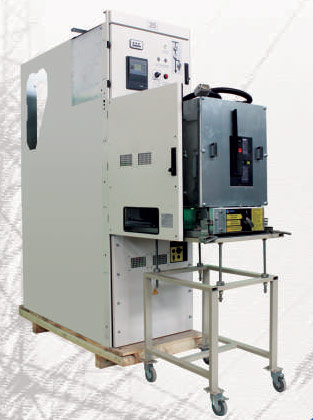

Комплектные распределительные устройства (КРУ) серии КМП-С, производства Ишлейского завода высоковольтной аппаратуры.
Исполнение и категория размещения КРУ в части воздействия климатических факторов внешней среды соответствует исполнению «У» категории «3», при этом диапазон температур окружающего шкафы КРУ воздуха составляет:
- от минус 5 до плюс 40°С — для шкафов КРУ без установки подогревателей
- от минус 25 до плюс 40°С — для шкафов КРУ с установкой электроподогревателей в релейном отсеке.
Технические характеристики КРУ серии КМП-С
| Наименование параметра | Значение | |
| Номинальное напряжение (линейное), В | 6; 10 | |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 | |
| Номинальный ток главных цепей шкафов КРУ, А | 630; 1000; 1250; 1600; 2000; 2500; 3150 | |
| Наименование параметра | Значение | |
| Номинальное напряжение (линейное), В | 6; 10 | |
| Номинальный ток сборных шин, А | 1250; 1600; 2000; 3150 | |
| Номинальный ток отключения выключателя, встроенного в КРУ, кА | 20; 31,5; 40 | |
| Номинальный ток электродинамической стойкости главных цепей, кА | 51; 81; 102 | |
| Ток термической стойкости (кратковременный), кА | 20; 31,5; 40 | |
| Номинальное напряжение вспомогательных цепей. В: | ||
| - постоянного (выпрямленного тока); | 110; 220 | |
| - переменного тока | 110; 220 | |
| Габариты (ШхВхГ), мм | 750( 1000)х 1550x2325 | |
