КРУ КМП-Н - ИЗВА

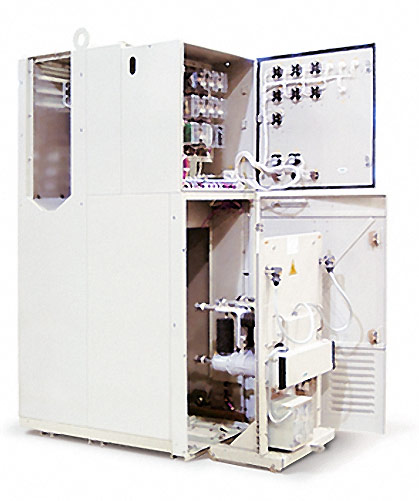

Комплектные распределительные устройства (КРУ) серии КМП-Н, производства Ишлейского завода высоковольтной аппаратуры. Устройства комплектные распределительные серии КМП-Н (прислонного типа с напольным расположением выкатного элемента) и серии КМП-С (прислонного типа со средним расположением выкатного элемента) предназначены для приёма и распределения электрической энергии трёхфазного переменного тока при номинальном напряжении 6-10 кВ промышленной частоты 50 и 60 Гц для систем с изолированной нейтралью.
Технические характеристики КРУ серии КМП-Н
| Наименование параметра | Значение |
| Номинальное напряжение (линейное), В | 6; 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток главных цепей шкафов КРУ, А | 630; 1000; 1250; 1600 |
| Номинальный ток сборных шин, А | 630; 1000; 1600;2000;3150 |
| Номинальный ток отключения выключателя, встроенного в КРУ, кА | 20; 31,5; 40 |
| Номинальный ток электродинамической стойкости главных цепей, кА | 51; 81 |
| Ток термической стойкости (кратковременный), кА | 20; 31,5; 40 |
| Номинальное напряжение вспомогательных цепей. В: | |
| - постоянного (выпрямленного тока); | 110 |
| - переменного тока | 220 |
| Габариты (ШхВхГ), мм | 150x2000x1000(1200) |
