КРУ КМ1 ИЗВА

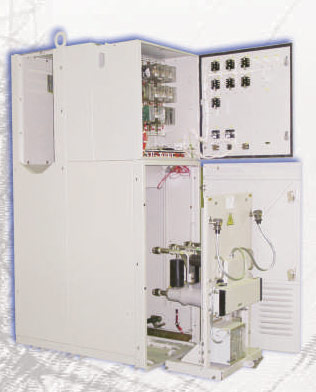

Комплектные распределительные устройства (КРУ) серии КМ1, производства Ишлейского завода высоковольтной аппаратуры. Устройства комплектные распределительные серии КМ1 предназначены для приёма и распределения электрической энергии трёхфазного переменного тока при номинальном напряжении 6-10 кВ промышленной частоты 50 и 60 Гц для систем с изолированной или заземлённой через дугогасящий реактор нейтралью. Шкафы КМ-1 прошли испытания на сейсмостойкость до 9 баллов по шкале MSK-64.
Условия эксплуатации КРУ:
- высота над уровнем моря до 1000 м;
- рабочее значение температуры воздуха при эксплуатации для исполнения УЗ:
- от -5°С до +40°С без установки подогревателей в релейном шкафу;
- от -25°С до +40°С с установкой подогревателей в релейном шкафу.
Технические характеристики КРУ серии КМ1
| Значение | |
| Номинальное напряжение, кВ | 6; 10 |
| Максимально рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей и рабочих Шин, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 6; 10 |
| Номинальный ток отключения выключателя, встроенного в КРУ, кА | 20; 31,5; 40 |
| Ток термической стойкости (кратковременный ток) для промежутка времени 3 с, кА | 20; 31,5; 40 |
| Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА | 51; 81; 102 |
| Номинальная мощность встраиваемых трансформаторов СН, кВА | 25; 40 |
| Вид линейных высоковольтных подсоединений | кабельные, шинные |
| Условия обслуживания | с двусторонним обслуживанием |
| Степень защиты | защищённое исполнение — IP20 для категории размещения 3 или 4 |
| Максимальное количество высоковольтных кабелей в шкафах с выключателями | 4 |
| Наибольшее сечение кабелей высокого напряжения, мм2 | 3x240 |
| Тип выключателя: | ВВТЭ-М, ВБ-100 |
| - на номинальный ток до 1600 А; | ВБЧЭ, ВКЭ-10, ВВ/TEL, Эволис, VF, LF |
| - на номинальный ток до 3150 А | ВМПЭ-10, ВВЭ-СМ, HD4, LF, ВБЭС |
| Типы применяемых микропроцессорных защит | SEPAM, SPAC, MICOM, Сириус, Орион |
| Тип разъединителя | штепсельный, силовой типа РВР-10/4000 |
| Типы трансформаторов тока | ТОЛ-10 (ТЛК-10); ТЛШ-10 |
| Типы трансформаторов напряжения | НОЛ.08; НОЛ.06; НАМИ-10 |
| Типы силовых трансформаторов | ТСКС-40 |
| Типы высоковольтных предохранителей | ПК 1-6; ПК1-10; ПК-26; ПК2-10 |
| Габариты шкафа отходящих линий (ШхВхГ), мм: | 750x1300x2150(2310) , |
| - на номинальный ток до 1600 А; | 750х 1300С 1400)х2150Г2310) |
| - на номинальный ток от 2000 до 3150 А | 1125x1300(1400)х2150(2310) |
В зависимости от встраиваемой аппаратуры и присоединений в состав КРУ входят различные виды шкафов (ШВВ, ШВГ, ШТН и др.) на номинальные токи 30-1600 А.
