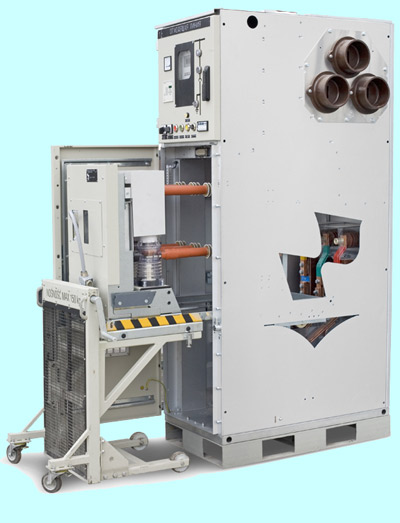

КРУ Классика D-12P

Комплектные распределительные устройства "Классика" серии D-12P предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ серии D-12Р применяют в качестве РУ напряжением 6 и 10 кВ трансформаторных подстанций, в том числе комплектных и контейнерных, напряжением 110/35/6(10) кВ, 110/6(10) кВ, 35/6(10) кВ и 6(10)/0,4 кВ, а также в качестве распределительных пунктов.

КРУ серии 0-12Р предназначены для работы внутри помещений при следующих условиях:

• высота над уровнем моря до 1000 м;

• верхнее рабочее (эффективное) значение температуры окружающего воздуха не выше + 45 °С;

• нижнее рабочее значение температуры окружающего воздуха не ниже — 25 °С.

Для обеспечения нормальных температурных условий работы комплектующей аппаратуры в шкафах КРУ предусматривается установка антиконденсатных нагревательных элементов.

КРУ серии D-12Р могут устанавливаться в контейнерах, оборудованных системой обогрева.

Технические характеристики КРУ серии D-12P

Номинальное напряжение, кВ......................6,0; 10,0

Наибольшее рабочее напряжение, кВ ....................12,0

Номинальный ток сборных шин, А............... 630; 1000; 1250;

1600; 2500; 3150; 4000

Номинальный ток главных цепей, А.............. 630; 1000; 1250;

1600; 2500; 3150; 4000

Номинальный ток отключения выключателей,

встроенных в КРУ, кА..................12,5; 20; 25; 31,5; 40; 50

Ток электродинамической стойкости

(амплитуда), кА................................До 125

Ток термической стойкости (1 с), кА ............20; 25; 31,5; 40; 50

Номинальное напряжение

вспомогательных цепей, В.........................До 2202

Габаритные размеры шкафов, мм:

ширина......................... 6001; 7003; 750; 900; 1000

глубина................................. 1300; 14004

высота..............................2150; 2220; 23205

Масса, кг....................................От 540

1 По специальному заказу.

2 Любое стандартное напряжение постоянного, переменного или выпрямленного тока.

3 Шкафы с выключателями нагрузки.

4 Шкафы на номинальный ток 4000 А.

5 В зависимости от типа выключателя.

В КРУ серии D-12P используется оборудование ведущих изготовителей: ABB, Schneider Electric, Alstom и др.

Полная безопасность эксплуатации КРУ серии 0-12Р обеспечивается конструктивными решениями, простотой и наглядностью коммутационных операций, а также продуманной системой оперативных блокировок.

К конструктивным решениям, обеспечивающим безопасность эксплуатации, относятся:

• наличие металлических перегородок между отсеками шкафов, позволяющих локализовать аварию в пределах одного отсека;

• наличие систем дуговой защиты с аварийными клапанами сброса давления и концевыми выключателями со временем срабатывания до 20 мс или с модулями VAMP со временем срабатывания до 5 мс;

• размещение на фасаде шкафов индикаторов наличия напряжения на токоведущих частях отсека присоединений и гнезд для проверки наличия напряжения и фазировки кабелей.

Простота и наглядность коммутационных операций обеспечиваются:

• возможностью визуального контроля положения коммутационных аппаратов;

• наличием на фасаде шкафов мнемосхемы, отражающей положение выдвижного элемента, а также контактов выключателей, разъединителей и заземлителей.

Система блокировок предотвращает неправильные действия персонала при производстве оперативных переключений. Предусмотрены следующие механические блокировки:

• блокировка, фиксирующая выдвижной элемент в рабочем и испытательном положениях;

• блокировка, препятствующая перемещению выдвижного элемента при включенном заземлителе;

• блокировка, препятствующая открытию шторок в контрольном и ремонтном положениях выдвижного элемента;

• блокировка, препятствующая открыванию дверцы отсека выдвижного элемента при рабочем и промежуточном положениях выдвижного элемента;

• блокировки, препятствующие операциям с заземлителем при открытой дверце отсека присоединений, при нахождении выдвижного элемента в рабочем или промежуточном положении;

• блокировка, препятствующая изменению положения контактов заземлителя при внешних воздействиях (вибрации);

• блокировка, препятствующая открытию дверцы отсека присоединений при разомкнутом заземлителе;

• блокировка, препятствующая вкатывание в шкаф выдвижного элемента, не соответствующего назначению шкафа или выдвижного элемента с другим номинальным током;

• блокировка, препятствующая перемещению выдвижного элемента в рабочее положение без подключения вторичных цепей.

В КРУ серии О- 12Р помимо механических предусмотрены замковые блокировки, обеспечивающие правильную последовательность коммутационных операций.
