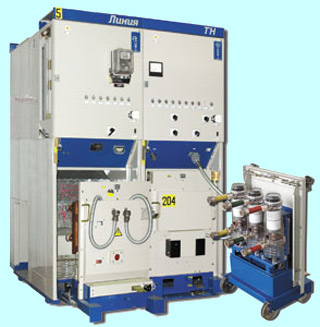

КРУ К-63 Электрощит - ТМ Самара

Комплектные распределительные устройства напряжением 6 и 10 кВ серии К-63 Электрощит - ТМ Самара применяются в качестве распределительных устройств 6—10 кВ, в том числе распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 220/110/35/6(10) кВ, 110/6(10) кВ, 110/35/6(10) кВ, для электрических станций и систем электрификации железнодорожного транспорта. КРУ серии К-63 могут поставляться для расширения уже действующих распредустройств других производителей через переходные шкафы, входящие в состав КРУ.

В общем случае КРУ поставляются отдельными ячейками с элементами стыковки ячеек в распредустройство. По требованию заказчика КРУ поставляются транспортными блоками, каждый из которых состоит из трех ячеек со смонтированными соединениями главных и вспомогательных цепей.

В качестве релейной защиты и автоматики могут использоваться как электромеханические реле, так и микропроцессорные устройства российских и зарубежных производителей.

Общая характеристика КРУ серии К-63:

• надежность в течение всего срока службы;

• простота монтажа, эксплуатации и технического обслуживания;

• безопасность персонала;

• превосходство норм ГОСТ и МЭК по ряду параметров;

• высокая технологичность;

• высокочувствительная дуговая защита двойного действия;

• широкий диапазон параметров;

• большой выбор коммутационных аппаратов;

• высококачественное антикоррозионное покрытие с применением горячего цинкования и электрофорезной грунтовки;

• современный дизайн;

• высокие эксплуатационные качества;

• усилия при ручном оперировании уменьшены в 1,5 — 2 раза по сравнению с отечественными аналогами;

• удобные блокировки, предотвращающие ошибочные операции;

• минимальные затраты на текущее обслуживание;

• возможность стыковки с любым типом КРУ;

• полный контроль работоспособности;

• росоустойчивая изоляция.

Технические характеристики КРУ серии K-63

Номинальное напряжение (линейное), при частоте, кВ:

50 Гц.....................................6,0; 10

60 Гц.....................................6,6; 11

Наибольшее рабочее напряжение (линейное), кВ............7,2; 12

Номинальный ток главных цепей ячеек КРУ, А:

для исполнений УЗ при частоте 50/60 Гц..... 630; 1000; 1600/630; 1250

для исполнений ТЗ при частоте 50/60 Гц........ 630; 1250/630; 1000

Номинальный ток сборочных шин,

при частоте 50/60 Гц, А..................... 10001; 1600; 2000;

3150/8001; 1000; 1600; 2000

Номинальный ток отключения выключателя,

встроенного в КРУ при частоте 50/60 Гц, кА.....16; 20; 25; 31,53/16; 25

Ток термической стойкости (3 с), кА..................20; 31,52

Номинальный ток электродинамической стойкости

главных цепей шкафов КРУ, кА........................5,81

Уровень изоляции ..........................Нормальный

Вид изоляции.............Воздушная, твердая, комбинированная

Вид линейных высоковольтных

подсоединений........................Кабельные, шинные

Условия обслуживания............С двусторонним обслуживанием

Степень защиты.........................Ячеек КРУ-1Р20,

а при открытых дверях релейных шкафов и нахождении выдвижного элемента ячейки в контрольном положении — IPOO

Вид основных ячеек КРУ в зависимости

от встраиваемого электрооборудования...........С выключателями

высокого напряжения; с разъединяющими контактами; с трансформаторами напряжения; с силовыми трансформаторами;

комбинированные; с разрядниками или ОПН; со статическими конденсаторами

Вид управления.....................Местное, дистанционное

Габаритные размеры

высоковольтных ячеек без шинопровода,

высота/глубина/ширина, мм, не более.......... 2268/1250(14504)/750

Масса, кг, не более................................600

1 КРУ со сборными шинами на ток 1000 А при частоте 50 Гц и на ток 800 А при частоте 60 Гц выполняются только на ток электродинамической стойкости 51 кА.

2 Для КРУ с трансформаторами тока на номинальные токи менее 600 А термическая и электродинамическая стойкость определяется стойкостью трансформатора тока.

3 В зависимости от типа встраиваемого выключателя параметры тока отключения могут уточняться.

4 КРУ с подключением силового кабеля внутри ячейки.
