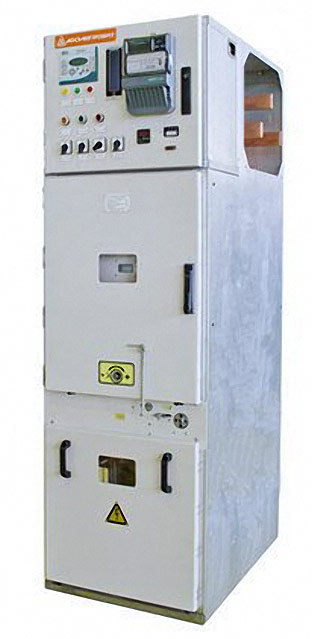

КРУ К-132 Мосэлектрощит

Комплектные распределительные устройства (КРУ) серии К-132 (ОАО «Мосэлектрощит») предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 (10) кВ для системы с изолированной или с частично заземленной нейтралью.

Шкафы К-132 изготавливаются для широкого применения на электрических подстанциях электроснабжения различных предприятий и отраслей.

Принцип работы определяется совокупностью электрических схем главных и вспомогательных цепей шкафов.

Ячейки КРУ серии К-132 являются заменой камер КСО-2001 МЭЩ. Стыковка с камерой КСО-2001 МЭЩ может быть выполнена с помощью переходного блока.

По габаритно-присоединительным размерам шкафы К-132 на номинальные токи до 1250 А стали более компактными (ШхГхВ): 650 х 1000 х 2000 мм

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА КРУ СЕРИИ К-132

Размещение сборных шин в верхней части шкафа, а линейного отсека под ним;

Среднее расположение ВЭ в шкафу;

Металлический корпус из оцинкованной стали с разделенными отсеками с локализацией внутренних повреждений в пределах одного отсека с отдельными клапанами разгрузки для каждого высоковольтного отсека;

Магистральная шина заземления;

Повышенная надежность и безопасность обслуживания;

Наличие активной мнемосхемы и индикаторов высокого напряжения;

Отсек выкатного элемента – с наличием фиксированных рабочего и контрольного положения, с автоматическими защитными шторками с раздельным приводом нижней и верхней шторки, с винтовым механизмом вкатывания / выкатывания, с возможностью перемещения ВЭ из рабочего в контрольное и обратно при закрытой двери, с наличием механизма аварийного отключения выключателя при закрытой двери;

Наличие смотрового окна;

Надежная быстродействующая дуговая защита, - возможность реализации абсолютно селективной дуговой защиты;

Сейсмостойкость до 9 баллов по шкале MSK-64;

Степень защиты не менее IP 40;

Применение современных многофункциональных микропроцессорных устройств с развитыми протоколами обмена информацией. Возможность интеграции оборудования в системы АСУТП, АСКУЭ;

Удобное расположение выводов вторичных обмоток ТТ;

Компактные габариты.
