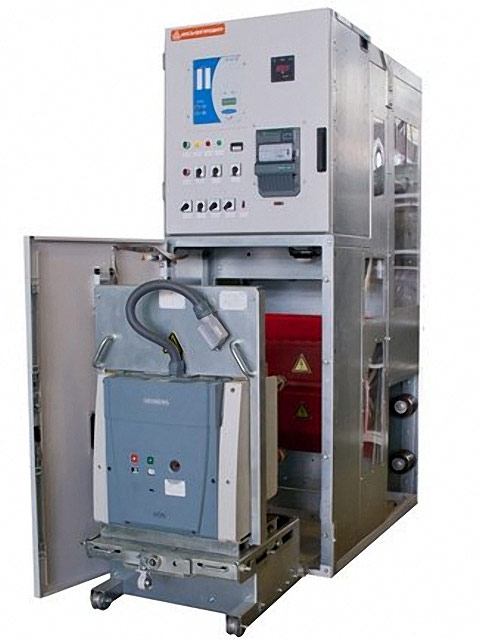

КРУ К-128 Мосэлектрощит
Комплектные распределительные устройства (КРУ) внутренней установки 6-10 кВ (ОАО «Мосэлектрощит») серии К-128 имеют то же назначение, что и шкафы серии К-126. Они стыкуются непосредственно без переходных шкафов со шкафами К-104М. Климатическое исполнение и категория размещения УЗ. Принятая конструкция обеспечивает высокий уровень безопасности для обслуживающего персонала.
Технические характеристики КРУ серии К-128
| Наименование параметра | Значение | |
| Номинальное напряжение (линейное), кВ | 6; 10 | |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 | |
| Номинальный ток главных цепей, А | 630; 1000; 1600 | |
| Номинальный ток сборных шин, А | 1600;2000; 3150 | |
| Типы применяемых вакуумных выключателей: | ||
| - элегазовый; | HD4/GT; LF1; LF2 | |
| - вакуумный | VD4; ЗАН5; DD/TEL; ВБП | |
| Номинальный ток отключения выключателей, встроенных в шкафы КРУ, кА | 20; 31,5; 40 | |
| Ток термической стойкости (3 с — для главных цепей, 1 с — для заземляющих ножей), кА | 20; 31,5; 40 | |
| Номинальный ток электродинамической стойкости главных цепей, кА | 51; 81; 128 | |
| Номинальное напряжение вспомогательных цепей, В: | ||
| - постоянного тока; | 110;220 | |
| - переменного тока | 220 | |
| Вид линейных высоковольтных присоединений | кабельные; шинные | |
| Условия обслуживания | двухстороннее | |
| Габариты шкафов, мм: | ||
| - ширина; | 750 | |
| - глубина; | 1500 | |
| - высота | 2370 | |
| Масса шкафа, кг | 690-890 (в зависимости от исполнения) | |
| Минимальные размеры коридора обслуживания КРУ, мм, не менее, с фасадной стороны шкафов КРУ (коридор управления) | 1500 | |
