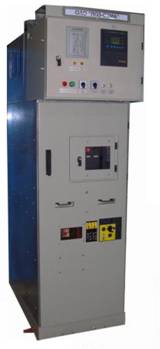

КРУ К-07-ЛОЗ

Комплектные распределительные устройства (КРУ) серии К-07-ЛОЗ, производства Промышленного Блока «ЗЭТ», предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6 и 10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.

Шкафы КРУ могут быть использованы в распределительных устройствах собственных нужд подстанций всех видов, на электрических подстанциях и в электроустановках промышленных предприятий, а также на объектах использования атомной энергии.

Структура условного обозначения

Структура условного обозначения К-07-ЛОЗ

Преимущества КРУ К-07-ЛОЗ

Удобство в эксплуатации:

  1. Возможность одностороннего обслуживания, позволяющего осуществлять доступ ко всем установленным аппаратам, осуществлять их осмотр и замену.
  2. Небольшие габаритные размеры по сравнению с отечественными шкафами КРУ или камерами КСО.
  3. Внутреннее секционирование ячейки
  4. Высота подключения кабеля 625 мм в кабельном отсеке
  5. Наличие фиксатора испытательного положения тележки с выключателем

Высокая эксплуатационная безопасность:

  1. Прочная конструкция шкафа
  2. Возможность дистанционного управления выключателями
  3. Наличие сигнализации замкнутого состояния главных контактов
  4. Наличие смотровых окон и приборов освещения в высоковольтных отсеках
  5. Наличием выкатного элемента выключателя
  6. Отсек сборных шин и высоковольтный отсек имеют декомпрессионные клапаны сброса избыточного давления газов
  7. Каждая ячейка имеет собственный внутренний контур заземления камеры

Для повышения безопасности эксплуатации в ячейках предусмотрены следующие блокировки:

  1. Механическая блокировка, не допускающая вкатывания ВЭ во включенном состоянии;
  2. Механическая блокировка, не допускающая выкатывания ВЭ во включенном состоянии;
  3. Механическая блокировка, не допускающая вкатывания ВЭ при включенном заземлителе;
  4. Механическая блокировка, не допускающая перевод заземлителя в положение ВКЛ. при нахождении ВЭ в промежуточном и рабочем положении;
  5. Механическая блокировка, не допускающая открытие фасадной двери, при выключенном заземлителе;
  6. Механическая блокировка, не допускающая включение заземлителя при открытой фасадной двери
  7. Электромагнитная блокировка, не допускающая включение шинного заземлителя при возможной подаче питания на сборные шины;
  8. Электромагнитная блокировка, запрещающая управление ВЭ, с которого возможна подача питания на сборные шины, при включенном шинном заземлителе.

Надежность

  1. Три высоковольтных отсека с каналами выброса продуктов горения и возможность минимизировать последствия внутренних повреждений
  2. Применение быстродействующей дуговой защиты с пуском от фототиристора или оптоводатчиков по факту вспышки
  3. Наличие антикоррозийного и полимерного порошкового покрытия поверхностей, высокая степень пылевлагозащищенности

Соответствие требованиям нормативных документов ГОССТАНДАРТА РФ. Возможность изготовления для размещения в сейсмически опасных зон

Основные технические характеристики
  1. Номинальное напряжение (линейное)- 6(10)кВ
  2. Номинальный ток главных цепей- 630; 800; 1250
  3. Вид высоковольтных подсоединений - кабельные, шинные
  4. Способ обслуживания - одностороннее
  5. Виды климатических исполнений - УЗ
  6. Расположение отсека сборных шин - верхнее
  7. Тип вакуумного выключателя:
  8. EVOLIS, «Мерлин Жерен» «Шнейдер Электрик»
  9. VD-4, ABB
  10. SION, SIEMENS
  11. Защита и автоматика с применением микропроцессорных терминалов:
  12. Sepam 1000+ , «Мерлин Жерен» «Шнейдер Электрик»
  13. SPAC, ABB
  14. SIPROTEC, SIEMENS
  15. MICOM, AREVA
  16. VZ, Toshiba
  17. Степень защиты - до IP54
  18. Габариты :
  19. Ширина - 650 мм
  20. Глубина - 1000 мм
  21. Высота - 2000 мм
