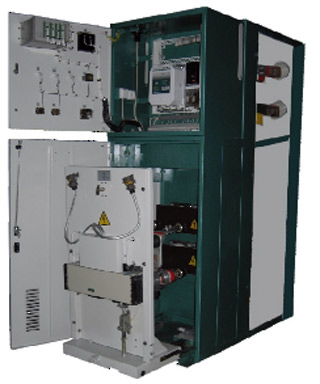

КРУ К-02-3

Комплектное распределительное устройство из шкафов серии К-02-3, производимые ЗАО "ЧЗСЭ Электросила", относится к климатическому исполнению У категории размещения 3 и эксплуатируется в следующих условиях:

• высота над уровнем моря до 1000 м;

• верхнее рабочее значение температуры окружающего воздуха не выше 40 °С;

• нижнее значение температуры окружающего воздуха — 25 °С.

Технические характеристики КРУ К-02-3

Номинальное напряжение (линейное)

при частоте 50 Гц, кВ..............................6; 10

Наибольшее рабочее напряжение (линейное), кВ............7,2; 12

Номинальный ток при частоте 50 Гц, А:

главных цепей шкафов КРУ........ 630; 1000; 1600; 2000; 2500; 3150

сборных шин................. 630; 1000; 1600; 2000; 2500; 3150

Номинальный ток отключения выключателя,

встроенного в КРУ, при частоте 50 Гц, кА..............20; 31,5; 40

Ток термической стойкости (3 с), кА.................20; 31,5; 40

Номинальный ток электродинамической стойкости

главных цепей шкафов КРУ, кА.......................51; 81

Номинальное напряжение вспомогательных цепей, В:

переменного тока................................220

постоянного тока.............................110; 220

Габаритные размеры, мм:

ширина................... 750; 1000 (при токе главных цепей

шкафа свыше 2000 А)

глубина.....................................1300

высота......................................2175

Масса, кг................................От 300 до 750

Изоляция — воздушная, комбинированная, нормальная. КРУ выполнены с выкатными и без выкатных элементов; высоковольтные присоединения — кабельные и шинные; обслуживание — двустороннее; степень защиты: IP20 при закрытых дверях, IPOO при открытых дверях релейных отсеков и при контрольном положении выкатного элемента; управление — местное и дистанционное.
