КРУ «Гамма»

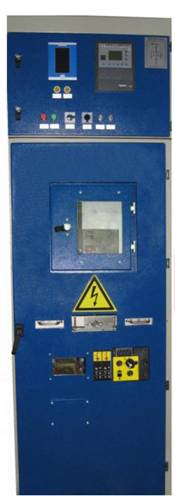

Комплектное распределительное устройство одностороннего обслуживания, КРУ серии «Гамма», производства Промышленного Блока «ЗЭТ», предназначено для приема и распределения электроэнергии в электроустановках трехфазного переменного тока частоты 50 Гц, номинальные напряжения 6 кВ и 10 кВ с изолированной нейтралью.

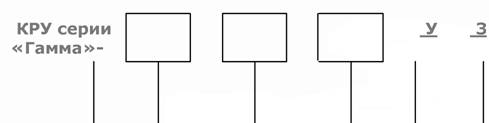

Структура условного обозначения КРУ «Гамма»

Структура условного обозначения КРУ «Гамма»Категория размещения по ГОСТ 15150-69

Вид климатического исполнения

Номинальный ток главных цепей, А

Номер схемы главных цепей

класс напряжения по ГОСТ 1516.1-76, кВ

комплектное распределительное устройство 07 серии, производство ОАО «ЛОЗ-СЗМА»

Преимущества

Удобство в эксплуатации

  1. Возможность одностороннего обслуживания, позволяющего осуществить доступ ко всем установленным аппаратам, их осмотр и замену со стороны фасада
  2. Небольшие габаритные размеры (750 (1125)х1550х2250)
  3. Отсек сборных шин расположен в верхней части ячейки, что позволяет установить шинный мост на любой ячейке КРУ

Высокая эксплуатационная безопасность

  1. Четыре полностью изолированных отсека
  2. Возможность дистанционного управления выключателями
  3. Наличие выкатного элемента выключателя.
  4. Необходимые механические и электрические блокировки ячейки и выкатного элемента для предотвращения неправильных действий персонала при ее обслуживании.
  5. Каждый отсек (кроме релейного) снабжен разгрузочными клапанами, позволяющими в аварийном режиме сбросить давление в отсеках.
  6. Применение в ячейках элегазовых выключателей серии LF фирмы Merlin Germ (Shneider Electric)

Надёжность

  1. Прочная сейсмоустойчивая конструкция шкафа
  2. Наличие антикоррозийного и полимерного порошкового покрытия поверхностей, высокая степень пылевлагозащищённости
  3. Высокое качество изделий
Основные технические характеристики
  1. Номинальное напряжение (линейное)- 6(10)кВ
  2. Номинальный ток главных цепей- 400; 630; 1000; 1600, 2000,2500,3150
  3. Вид высоковольтных подсоединений - кабельные, шинные
  4. Способ обслуживания - одностороннее
  5. Виды климатических исполнений - УЗ
  6. Расположение отсека сборных шин - верхнее
  7. Тип выключателя:
  8. EVOLIS, LF1, LF2 (элегазовый), VD-4, SION, ВВ/TEL и др.
  9. Защита и автоматика с применением микропроцессорных терминалов:
  10. SEPAM, SPAC, СИРИУС
  11. Степень защиты - до IP54
  12. Габариты :
  13. Ширина - 750, 1125 мм(на номинальный ток главных цепей до 3150 А)
  14. Глубина - 1550 мм
  15. Высота - 2250 мм

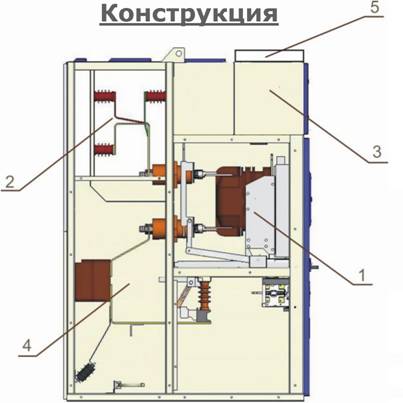

конструкция КРУ «Гамма»

  1. - Отсек выкатного элемента
  2. - Отсек сборных шин
  3. - Релейный (низковольтный) отсек
  4. - Высоковольтный отсек
  5. - Кабельный канал
