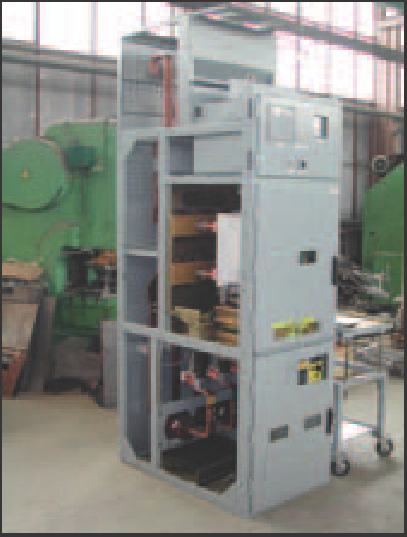

КРУ-Ф-02, КРУ-Ф-03 - Стройподстанции

Комплектные распределительные устройства КРУ-Ф предназначены для распределительных подстанций и распределительных устройств электрических станций.

Обеспечение безопасности достигнуто:

прочной конструкцией шкафа, в основе которой находится каркас из прямоугольного трубного профиля;

прочностью внешних закрытий каркаса и дверей, выполненных из стали толщиной 3 мм; большим объемом кабельного отсека, обеспечивающим условия локализации электрической дуги при коротком замыкании; возможностью дистанционного управления выключателями.

Надежная работа в течение периода до 30 лет обеспечивается:

существующей на предприятии системой контроля качества на всех этапах производства; предъявляемыми требованиями к надежности и долговечности применяемых электрических аппаратов и к качеству электротехнических материалов;

конструкцией шкафа, предусматривающей три высоковольтных отсека с каналами выброса продуктов горения и позволяющей минимизировать последствия внутренних повреждений;

применением быстродействующей дуговой защиты с дублированным пуском от фототиристора по факту вспышки и при срабатывании концевого выключателя выхлопного клапана;

наличием антикоррозийного покрытия и окраски поверхностей, высокой степенью пылевлагозащищенности;

передачей технологий технического обслуживания, обучением и аттестацией персонала заказчика. Удобство эксплуатации достигнуто:

конструкцией шкафа, обеспечивающей беспрепятственный доступ ко всем установленным аппаратам и позволяющей производить их осмотр, протяжку и замену; наличием фиксатора испытательного положения тележки с выключателем; наличием сигнализации замкнутого состояния главных контактов;

легким управлением выкатного элемента с помощью привода с червячным механизмом; наличием смотровых окон и приборов освещения в высоковольтных отсеках. Разработаны шкафы, имеющие различные варианты схем главных цепей и схем защиты и автоматики с применением микропроцессорных (МП) устройств различных российских и зарубежных фирм. Поставка осуществляется одиночными шкафами или модулями из 3-4 ячеек. Комплектно поставляются шинные токопроводы ввода и секционные.

Изготавливаются и поставляются быстромонтируемые здания РУ-6,10 кВ из сендвич-панелей, позволяющие поддерживать в помещении заданный температурный режим и создать комфортные условия для эксплуатационного персонала.

Гарантийный срок - 2 года с момента ввода в эксплуатацию, если за это время не исчерпан ресурс механической и/или коммутационной стойкости аппаратов, но не более 3 лет с даты отгрузки оборудования с завода ООО "Стройподстанции".

На комплектующее оборудование, входящее в состав шкафов КРУ, распространяются гарантийные сроки, указанные в паспортах и руководствах по эксплуатации заводов-изготовителей.

Габаритные размеры и масса шкафа (без выключателя)

КРУ Ф-02

КРУ Ф-03

Назначение шкафов

Габаритные размеры и масса шкафа (без выключателя)

КРУ Ф-02

КРУ Ф-03

Назначение шкафов

Изготовитель: ООО "Стройподстанции", 123592, г. Москва, ул. Кулакова, д. 20.
