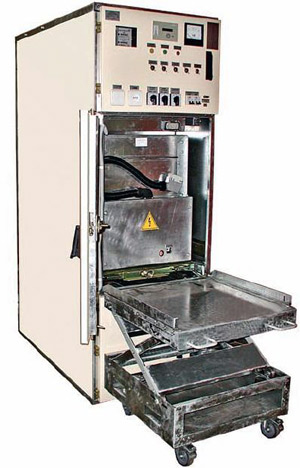

КРУ-АТ

Комплектные распределительные устройства серии КРУ-АТ на напряжение 6(10) кВ частоты 50 и 60 Гц, производства ООО ПКФ "Автоматика", предназначены для работы в сетях с изолированной нейтралью.

Серия ячеек КРУ-АТ внутренней установки имеет следующие варианты исполнения:

1) по типу выдвижного элемента:

• выкатного типа;

• кассетного типа;

2) по виду обслуживания:

• одностороннее;

• двустороннее;

3) по способу расположения сборных шин:

• верхнее расположение;

• нижнее расположение.

Технические характеристики КРУ-АТ

Номинальное напряжение (линейное)

при частоте 50 Гц, кВ..............................6; 10

Наибольшее рабочее напряжение (линейное), кВ............7,2; 12

Номинальный ток при частоте 50 Гц, А:

главных цепей шкафов КРУ........ 630; 1000; 1600; 2000; 2500; 3150

сборных шин................. 630; 1000; 1600; 2000; 2500; 3150

Номинальный ток отключения выключателя,

встроенного в КРУ, при частоте 50 Гц, кА..............20; 31,5; 40

Ток термической стойкости (3с), кА.................20; 31,5; 40

Номинальный ток электродинамической

стойкости главных цепей шкафов КРУ, кА................51; 81

Номинальное напряжение вспомогательных цепей, В:

постоянного тока.............................110; 220

переменного тока................................220

Вид изоляции......Воздушная, с изолированными, неизолированными

и частично изолированными шинами

Вид линейных

высоковольтных подсоединений.............Кабельные, шинные

Максимальное количество

высоковольтных кабелей ввода..........................4

Наибольшее сечение кабелей

высокого напряжения, мм .........................3 х 240

Габаритные размеры...............В зависимости от исполнении

Применяемые типы защит...................УЗА-AT, УЗА-10, Micom, Sepam, Spac, релейная и др.
