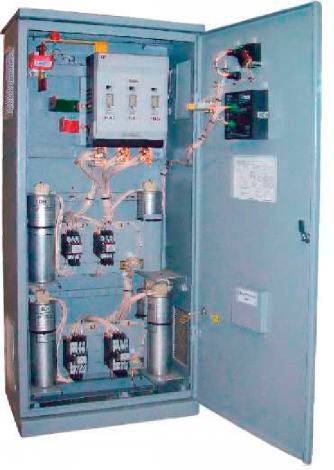

УСТАНОВКА КОНДЕНСАТОРНАЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ КРМ-04-150

Декларация о соответствии РОС RU. АВ-28Д 02970, ТУ 3414-028-00109719-2010

НАЗНАЧЕНИЕ

Установки конденсаторные для компенсации реактивной мощности КРМ-04-150, производства Курганского электромеханического завода, предназначены для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей 0,4 кВ, а также для автоматического регулирования реактивной мощности частоты 50 Гц. Установки предназначены для работы в закрытых помещениях в следующих условиях:

интервал температур от минус 40 до плюс 40°С;

относительная влажность воздуха до 80% при температуре 15°С;

высота над уровнем моря не более 1000 м;

окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Установки КРМ-0.4 имеют следующие преимущества:

модульный принцип построения - позволяет постепенно наращивать номинальную мощность установки;

точное регулирование значения cos (минимальная ступень 25 кВАр);

использование специализированных контакторов, с контактами

опережающего включения и токоограничивающими резисторами, увеличивающими срок службы контакторов и конденсаторов;

использование конденсаторов, имеющих способность самовосстанавливаться после пробоя изоляционного слоя;

применение специализированных контроллеров для автоматического регулирования значения cos;

малые массогабаритные параметры.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные параметры установок приведены в таблице

1. Установки допускают длительную работу при:

повышении действующего значения напряжения до 1,1 номинального;

повышении действующего значения тока до 1,3 номинального, получаемого как за счёт повышения напряжения, так и за счёт высших гармоник или того и другого вместе, независимо от гармонического состава тока.

С учётом предельного отклонения ёмкости плюс 10% наибольший допустимый ток может быть до 1,43 номинального тока установки.

ОСНОВНЫЕ ПАРАМЕТРЫ УСТАНОВОК

основные параметры установок

РИС.HH1H2L1ВВ1МАССА КГ
КРМ-0,4-50-12.5 УЗА.190050034023032527560
КРМ-0,4-62,5-12,5 УЗ65
КРМ-0,4-75-12,5УЗ70
КРМ-0,4-87,5-12,5 УЗ75
КРМ-0,4-100-25 УЗ
КРМ-0,4-112,5-12,5 УЗА.З130095070080
КРМ-0,4-125-12,5 УЗ
KPM-0,4-125-25 УЗ
KPM-0,4-150-25 УЗ85
KPM-0,4-150-50 УЗ
KPM-0,4-175-25 УЗ90
KPM-0,4-200-25 УЗ95
KPM-0,4-200-50 УЗ
KPM-0,4-225-25 УЗ165013101050100
KPM-0,4-250-25 УЗ105
KPM-0,4-250-50 УЗ110
КРМ-0,4-275-25 УЗ115
KPM-0,4-300-25 УЗ120
КРМ-0,4-300-50 73
KPM-0,4-325-25 УЗА.4145013501250110475425128
KPM-0,4-350-25 УЗ134
КРМ-0,4-350-50 УЗ
КРМ-0,4400-25 УЗ140
KPM-0,4-400-50 УЗ
KPM-0,4-450-25 УЗ185017501650145
KPM-0,4-450-50 УЗ
KPM-0,4-500-25 УЗ150
КРМ-0,4-500-50 УЗ
КРМ-0,4-550-25 УЗ156
КРМ-0,4-550-50 УЗ
КРМ-0,4-600-50 УЗ1ё5

Сертификат соответствия РОСС RU. АИ18. В 43614 ТУ 3414-025-00109719-06
