Короткозамыкатели, разъединители и отделители ЭЛВО

Великолукский "Завод электротехнического оборудования" ("ЗЭТО"), является головным предприятием холдинговой компании "ЭЛВО" выпускает широкий спектр короткозамыкателей, разъединителей и отделителей.

Номинальное напряжение (в киловольтах) и ток (в амперах) приведены в типовых обозначениях (два числа, разделённые наклонной чертой). Например, в обозначении РРЧЗ-20/6300 МУЗ-20 - означает напряжение, 6300 - ток.

В обобщённых записях - РВРЗ, РДЗ, ОДЗ и т.д. - буква «З» означает наличие заземлителей.

Параметры стойкости заземлителей числено равно параметрам стойкости главных ножей.

Длительность предельного тока термической стойкости:

4 с - для отделителей 35 кВ;

3 с - для разъединителей на 10, 20, 35, 220 кВ; отделителей на 110, 150, 220 кВ;

с - для разъединителей на 330, 500, 750 кВ общесхематичного исполнения;

с - для заземлителей (разъединителей и отделителей).

Обозначение условий эксплуатации.

Климатические условия:

У - для температур от +40 до -45 °С;

ХЛ - для температур от +40 до -60 °С;

УХЛ - для температур от +40 до -45 °С;

Т - для температур от +45 до -10 °С.

Условия размещения:

- на открытом воздухе;

- под навесом;

- в закрытых помещениях.

Отделители и короткозамыкатель выпускаемые фирмой «ЭЛВО», представлены в табл. 1.

1. Отделители и короткозамыкатель выпускаемые фирмой «ЭЛВО»

Заземлители - однополюсные аппараты, включаемые в нейтраль трансформаторов (в зависимости от режима работы нейтраль трансформаторов может быть заземлена и незаземлена). Принцип работы заземлителей аналогичен работе короткозамыкателя, но они включаются и выключаются вручную рычажным приводом типа ПРНУ-10.

Конструкция заземлителя приведена на рис. 9, а технические характеристики заземлителей различных типов - в табл. 2.

В комплекты поставки заземлителя входят:

заземлитель;

паспорт;

техническое описание и инструкция по эксплуатации.

Для поддержания и крепления токоведущих частей разъединителей, отделителей и короткозамыкателей наружной установки используются опорно-штыревые и опорно-стержневые изоляторы. Последние изготавливаются цельными для напряжений до 110 кВ включительно. Для аппаратов напряжением выше 110 кВ колонки набирают из штыревых или стержневых изоляторов, устанавливаемых друг на друга.

Примечания: 1. Обозначение типа заземлителя: буквенная часть: 3 - заземлитель, Р - рубящего типа, О - однополюсный, Н - наружной установки, М - модернизированный, У - с усиленной изоляцией (Б по ГОСТ 9920-75); цифровая часть: номинальное напряжение, кВ; 1, 2, а также I и II - варианты исполнения (1 - размещение на неподвижном тракте подвесного разъединителя, 2 - на трансформаторе тока), У1 и УЗ - исполнение и категория размещения по ГОСТ 15150-69 и 15543-70.

Заземлители 330...750 кВ не имеют собственной опорной изоляции и предназначаются для заземления неподвижных контактов подвесных разъединителей. Заземлители 110 кВ предназначены для заземления нейтралей силовых трансформаторов и имеют собственную опорную изоляцию.

Допустимая продолжительность протекания тока термической стойкости для заземлителей ЗР - 1 с, для ЗОН - 3 с.

Допустимое тяжение провода для заземлителей ЗОН - 784 Н.

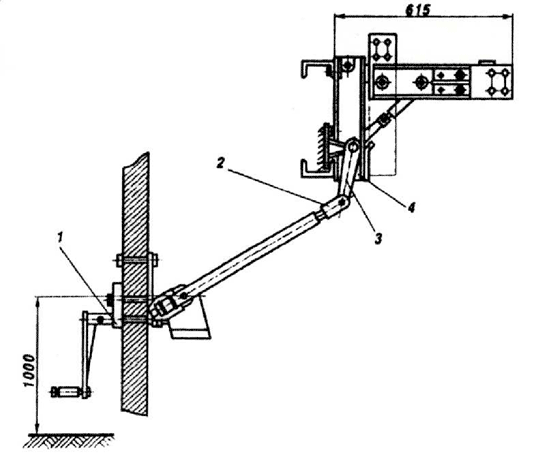

Рис. 2. Заземлитель ЗОН-20:

1 - привод; 2 - вилка; 3 - рычаг; 4 - заземлитель

Надёжность работы изоляторов определяется их электрической и механической прочностью. Они не должны терять изоляционных свойств при изменяющихся атмосферных условиях (тумане, дожде, снеге, гололёде) и должны выдерживать воздействие рабочих ударных нагрузок, электродинамических сил, тяжений проводов.

В электрическом отношении опорно-стержневые изоляторы весьма надёжны и электрическим испытаниям в эксплуатации не подвергаются.

Механическую прочность опорно-стержневых изоляторов разъединителей и отделителей напряжением 35.220 кВ проверяют испытаниями на изгиб. Испытания изоляторов 35.110 кВ производят путём стягивания двух изоляторов одного полюса аппарата при развёрнутом на 180° положении полуножей, так как изгибающее усилие при включении действует в сторону ошиновки.
