Короткозамыкатель

Короткозамыкатель – электрический аппарат, предназначенный создания искусственного короткого замыкания, в случае внутреннего повреждения силового трансформатора в цепи которого по стороне высшего напряжения от установлен в паре с отделителем. При таком КЗ, действием линейных защит на питающих подстанциях ВЛ обесточивается, поврежденный трансформатор отсоединяется от сети отключением отделителя, а линия включается в работу действием АПВ.

В сетях 110-220 кВ короткозамыкатели имеют один полюс, в сетях 35 кВ - два. Подвижный нож включается действием взведенных включающих пружин короткозамыкателя.

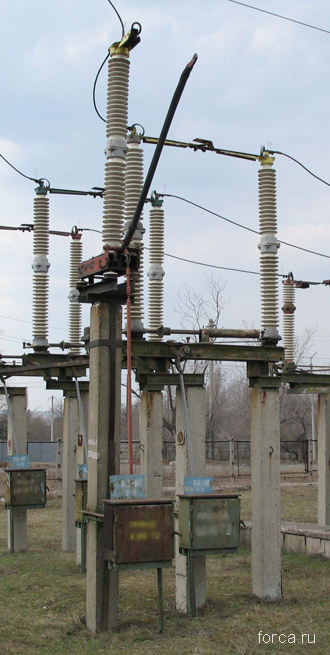

Короткозамыкатели представляют собой аппараты вертикально-рубящего типа, состоящие из основания, изоляционной колонки, неподвижного контакта с выводом для присоединения к линии электропередачи и заземляющего ножа, на конце которого укреплена съемная контактная пластинка. В основании короткозамыкатели размещен вал, установленный в подшипниках, две включающие пружины с регулировкой натяжения, соединенные с основанием и рычагами вала короткозамыкатели, а также гидравлический буфер. Нормальное положение короткозамыкателя отключенное. При этом нож отведен от неподвижного контакта на разрядное расстояние, а его включающие пружины растянуты. Это положение ножа фиксируется приводом. При подаче сигнала на привод короткозамыкателя привод освобождает нож короткозамыкателя, который под действием пружины входит в неподвижный контакт, создавая короткое замыкание на землю.

Короткозамыкатели на 35, 154 и 220 кВ выпускаются в исполнении У категории 1 по ГОСТ 15150-69 и 15543-70, КЗ-110У — в исполнениях У1 и T1, КЗ-110 — в исполнении УХЛ1.

Расчетный гололед для КРН-35 — 10мм.

Длительность протекания тока термической стойкости для КРН-35 — 4 с, для остальных — 3 с.

Короткозамыкатель КРН-35 имеет двухполюсное исполнение и его включение приводит к двухфазному КЗ на землю, остальные короткозамыкатели однополюсные.

Для короткозамыкателей КЗ-110У-Т1 время включения при гололеде не нормируется.
