Короткозамыкатель постоянного тока

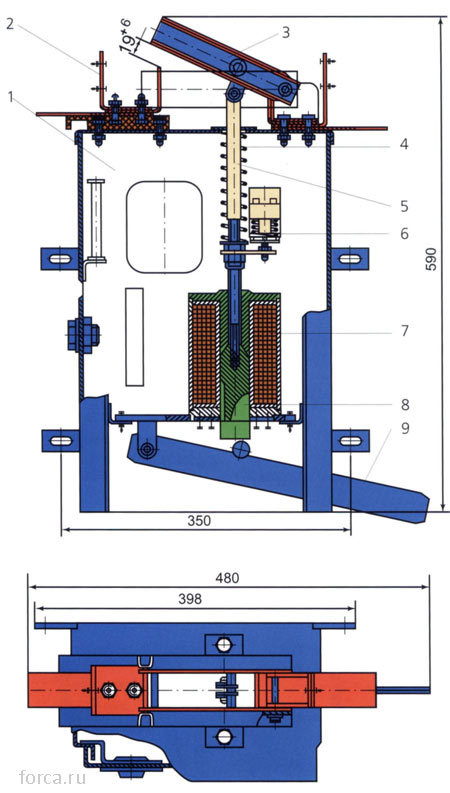

Короткозамыкатель постоянного тока типа ПКЗ-73:

1 - шкаф; 2 - неподвижный контакт; 3 - подвижной контакт; 4 - пружина короткозамыкателя; 5 - тяга; 6 - блок - контакты; 7 - электромагнит; 8 - сердечник; 9 - рычаг

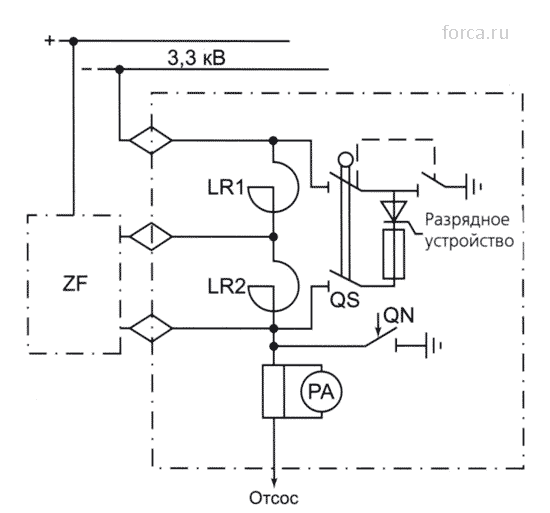

Схема подключения к фидеру отсоса короткозамыкателя, фильтрующего и разрядного устройств:

ZF - фильтрующее устройство; LR1 и LR2 - реакторы; QS - разъединитель; QN - короткозамыкатель; РА - килоамперметр

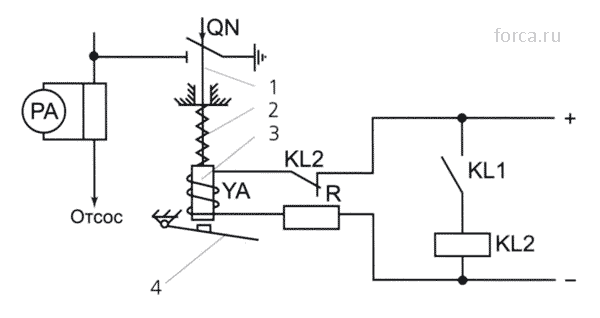

Схема управления короткозамыкателем:

1 - тяга; 2 - пружина; 3 - сердечник; 4 - рычаг; QN - короткозамыкатель; УА - катушка электромагнита; R - токоограничивающий резистор; KL1 - реле промежуточное земляной защиты; KL2 - реле промежуточное отключения электромагнита; РА - килоамперметр
