Коромысла на ВЛ Воздушные линии электропередач

Коромысла применяются для образования многоцепных гирлянд изоляторов и обеспечивают равномерное распределение нагрузок между отдельными цепями изоляторов с помощью их шарнирного соединения, а также для присоединения к одноцепным гирляндам изоляторов двух и более проводов расщепленных фаз.

Кроме указанных на рис. типов коромысел по ГОСТ 2729-81* выпускаются также балансирные коромысла типа 3КБ для трехцепных гирлянд изоляторов, лучевые — типов 2КЛ, ЗКЛ, 4КЛ, 5КЛ и 8KЛ для объединения соответственно двух, трех, четырех, пяти и восьми проводов в фазе и цепей натяжных гирлянд и другие типы, применяемые на больших переходах ВЛ.

Коромысла (ГОСТ 2729-81* с изменением №1 от 29.06.84 г.)

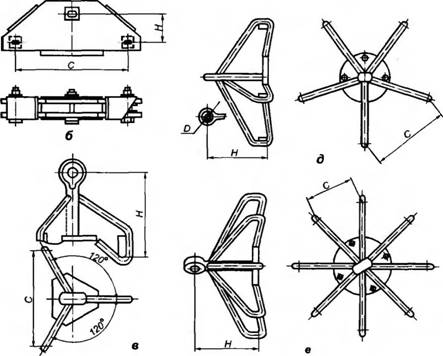

Наименование	Марка	Размеры, мм		Минимальная	Масса 1 шт., кг, не более
Наименование	Марка	строительная длина	диаметр	разрушающая нагрузка, кН	Масса 1 шт., кг, не более
Коромысла универсальные для двухцепных гирлянд (рис. а), С = 400 мм	2КУ-12-1	190	20/22	120	4,7
То же, С = 600 мм	2КУ-12-2	315	20/22	120	9,5
То же, С = 450 мм	2КУ-25-1 2КУ-30-1	213 210	28/34 32/38	250 300	6,9 9,8
То же, С = 500 мм	2КУ-30-2	256	32/38	300	10,7
Коромысла двухреберные для двухцепных гирлянд (рис. б), С = 400 мм	2КД-16-2А	105	22/25	160	7,8
То же, С = 800 мм	2КД-12-2С 2КД-12-2С 2КД2-30-1	175 70 80	16/22 16/22 25	120 120 300	21,7 16,73 24,3
Коромысла универсальные многоцепные для 3, 4, 5 и 8 проводов в фазе (рис. в-е), С = 400 мм	ЗКУ-16-1 ЗКУ-ЗО-1 4КУ-45-1	280 290 343	26 38 42	160 300 450	9,0 18,2 29,3
То же, С = 450 мм	5КУ-25-1	362	32	250	34,9
То же, С - 306 мм	8КУ-53-1	402	44	530	66,8
