Контактор V-Contact VSC



V-Contact VSC - вакуумные контакторы, производства АББ, среднего напряжения (4 кВ).

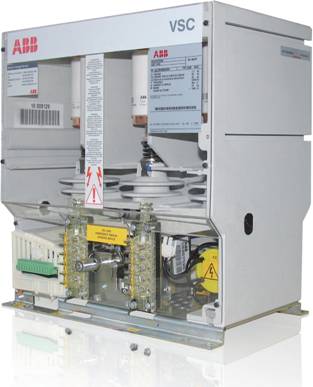

V-Contact VSC - вакуумный контактор

  1. Техника вакуумного размыкания
  2. Управляющий механизм с постоянными магнитами
  3. Электронный блок питания несколькими значениями напряжения
  4. Фиксированная и выкатная версия для щитов UniGear и ячеек PowerCube
  5. Single Command Operated
  6. работа с электрическим удержанием
  7. Double Command Operated
  8. работа с механическим удержанием
  9. Значение тока прерывания равное или меньше 0,5 А
  10. Механическая долговечность до 1000000 операций (как в версии SCO, так и в версии DCO)
Общие характеристики Ссылка на норму

IEC 60470 (05-2000)

Номинальное напряжение[кВ]4.1
Номинальное напряжение изоляции[кВ]-
Напряжение удерживания при 50 Гц (1 мин) [кВ]6.2
напряжение удерживания при импульсе[кВп]6.2
Номинальная частота[Гц]4.3
Номинальный рабочий ток[А]4.101
Кратковременный ток в течение 1 с[А]6.6
Номинальный пиковый ток[кА пик]6.6
Размыкающая способность до[кА]4.107
Замыкающая способность при коротком замыкании до[кА]4.107
Количество операций (номинальные значения)

Контактор SCC [опер./час]

4.102.2
Контактор DCC [опер./час]4.102.2
Максимальный, допустимый, номинальный, избыточный ток за 1/2 периода (пиковое значение)[кА]-
Номинальные характеристики нагрузки и перегрузки в категории использования: ;
(Категория АС4) 100 операций замыкания[А]6.102.4
((Категория АС4) 25 операций размыкания[А]6.102.5
Номинальное напряжение управляющих устройств и вспомогательных цепей4.8,4.9
Блок питания типа 1 (базовая версия) -
Блок питания типа 2 (версия с полным набором опций) -
Тепловой ток[А]4.4.101
Механическая долговечность[опер.]6.101
Классификация износа прибора (типовая)[опер.]4.107.3
Размыкающая способность при коротком замыкании (0-3мин-С0-3мин-С0)[А]6.104
Замыкающая способность при коротком замыкании (0-3мин-С0-3мин-С0)[А пик]6.104
Предел, сверх которого срабатывает предохранитель (6)[A]4.107.3
Время размыкания (нижний и верхний предел)[мс]-
Время выполнения операции

Время замыкания (нижний и верхний предел)

[мс]-
Тропическое исполнение (IEC 721-2-1)-
VSC 7 - 400 AVSC 12 - 400 A
2,2/2,53,33,6/56,2/7,212
1.0001.5001.5003.0005.000
1.1001.6002.0004.0005.000
1.0001.5001.5003.0004.800
VSC 12 - 400 A <8)
2,2/2,53,33,6/56,2/7,212
250250250250
8888Не применяется
2,52,52,52,5

Предельные характеристики
Номинальное напряжение[кВ]
Двигатели[кВт]
Трансформаторы[кВА]
Конденсаторы[киловар]
Предельные характеристики для батарей конденсаторов back to back
Номинальное напряжение[кВ]
Номинальный ток[А]
Максимальный импульс тока включения конденсатора[кА]
Максимальная импульсная частота включения конденсатора[кГц]
VSC 7 400A - VSC 7/F 400A - VSC 7/P 400A - VSC 7/PN 400AVSC 12 400 A - VSC 12/F 400A - VSC 12/P 400A - VSC 12/PN 400A
КонтакторСтартерКомбинированный с предохранителямиКонтакторСтартерКомбинированный с предохранителями
3.4.1053.4.1103.4.110.53.4.1053.4.1103.4.110.5
7,27,27,2121212
7,27,27,2121212
23 <4>23 <4>23 <4>28 (1)28 (1)28 (1)
606060757575
50-6050-6050-6050-6050-6050-60
400400- (2)400400- (2)
6.0006.0006.0006.0006.0006.000
151515151515
--50 (3)--50 <3>
--50 (3)--50 <3>
1.2001.2001.2001.2001.2001.200
1.2001.2001.2001.2001.2001.200
55--55--
4.0004.0004.0004.0004.0004.000
4.0004.0004.0004.0004.0004.000
••••••
••••••
400400- (2)400400- (2)
1.000.0001.000.0001.000.0001.000.0001.000.0001.000.000
CCCCC-
6.0006.000-4.0004.000-
15.00015.000-8.0008.000-
--5.000--4.000
0

.5

0.

3

30...5030...500

.5

0.

3

30...50 I0

.5

0.

3

0

.8

0.

5

50...800

.8

0.

5

50...805

.

8

О

5

.

8

О

••••••

  1. Версия на 42 кВ 50 Гц х 1 мин. между фазой и фазой и между фазой и заземлением поставляется по заказу - (только фиксированные контакторы VSC12/G без держателей предохранителей и выкатные VSC12/PG для ячеек UniGear I = 650 мм).
  2. Зависит от мощности соответ­ствующего предохранителя
  3. Значение, связанное с размыкающей способностью предохранителя: необходимо обращаться к документации изготовителя предохранителя
  4. Версия 32 кВ - 50Г ц x 1 мин. между фазой и фазой и между фазой и землей поставляется по заказу - (только фиксированные контакторы VSC7/G без держателей предохранителей, выкатные VSC7/PG для ячеек UniGear I = 650 мм и выкатные VSC7/PNG для ячеек UniGear MCC).
  5. Укажите соответствующие предохранители
  6. Это значение тока, определенное пересечением графиков срабатывания время-ток двух защитных устройств. В этом случае - предохранитель и возможное защитное тепловое реле.
  7. За справками о наличии обращайтесь в компанию ABB.
  8. Для этих применений используйте не VSC 7, а VSC 12 до 7,2 кВ.

Вес и габаритные размеры

Вес (без предохранителей)

[kg]

Габаритные

размеры

ГабаритныеВысота В [mm]

Ширина Д [mm]:

Глубина Г [mm]:

Фиксированный контакторВыкатной контактор
VSC 7VSC 12VSC 7/FVSC 7/FNVSC 12/FVSC 7/PVSC 12/PVSC 7/PNVSC 12/PN
202035353552525454
371424494598532636636653653
350350466466466531531350350
215215622623702657657673673

Основные компоненты

V-Contact VSC

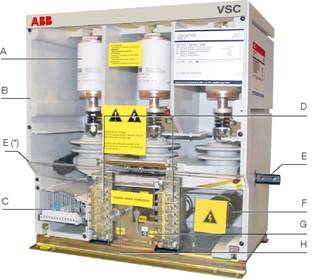

Вид сзади контактора

Вид сзади контактора.

A Вакуумные прерыватели B Моноблок C Блок питания D Вспомогательные контакты E Вал взаимодействия с кинематикой щита (*)

F Конденсатор

G Механический сигнал разомкнутого/замкнутого состояния H Ручное аварийное размыкание I Терминалы

* Вал взаимодействия на левой боковине имеется только для VSC7 (7,2 кВ)"
