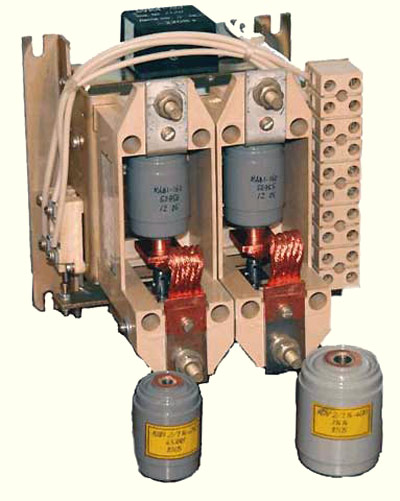

Контактор КВ-1

Семейство вакуумных контакторов КВ-1 открывает новые перспективы в области производства низковольтных коммутационных установок напряжением до 1000 В и на номинальные токи до 630 А. Вследствие того что коммутация происходит в герметично закрытой вакуумной камере, обеспечивается высокая безопасность обслуживающего персонала, увеличивается износостойкость контактов, уменьшаются габариты, масса, потребляемая мощность, снижаются эксплуатационные расходы , и потери от аварийных простоев. Размыкание контактных элементов в вакуумной камере приводит в действие дуговой разряд в парах металла. Через эту плазму протекает ток. В момент прохождения синусоиды через ноль прекращается выделение паров металла с поверхности контактов. Электрическая дуга гаснет, и токопроводящий металлический пар в течение нескольких микросекунд конденсируется. Время горения дуги составляет не более половины периода частоты питающей сети при любых нагрузках, и дуга гаснет при токах, близких к нулю, что резко снижает перенапряжения при отключении нагрузки до (0,2—0,6)UH.

Контакторы используются в пускателях, станциях управления для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии; в системах дистанционного управления электроприводами. Основные области применения — металлургическая, горнорудная, нефтегазовая, городской и железнодорожный транспорт и другие отрасли промышленности с тяжёлыми режимами работы электроприводов.

Основные технические характеристики контактора

Контакторы выпускаются на номинальные токи 160, 250, 400 А с двумя или тремя замыкающими главными контактами на номинальное напряжение до 1140 В переменного тока на частоты 50 (60) Гц с включающими катушками, цепи управления 24, 50, 75, 110, 220 В постоянного тока и 127, 220, 380 В переменного тока с питанием через выпрямительный блок или блок форсировки. Контактор имеет два блока вспомогательных контактов — левый и правый с 1 «3» и 1 «Р» контактами. Контакты вспомогательной цепи в режиме нормальных коммутаций рассчитаны на напряжения от 6 до 220 В постоянного и от 6 до 380 В переменного тока частотой 50 Гц мощностью до 400 ВА и токи от 1 до 4 А. Режим работы продолжительный, прерывисто-продолжительный, повторно-кратковременный (АС-3, АС-4), кратковременный по ГОСТ 18311.

Коммутационная износостойкость (вакуумной камеры), циклы ВО (включение-отключение):

  1. в режиме АС-3 [600 (вкл./откл.)/час и ПВ=40%] — 2,0 х 10000000 циклов (вкл./откл.) при 1раб= 1н;
  2. в режиме АС-4 [1200 (вкл./откл.)/час и ПВ=15%] — 0,5 х 10000000 циклов (вкл./откл.) при 1раб= 0,41н.

Механическая износостойкость (привод без вакуумной камеры):

  1. КВ-1-160 при 1200 (вкл./откл.)/час и П=40% — 6,3 х 10000000 циклов (вкл./ откл.);
  2. KB-1-250 при 1200 (вкл./откл.)/час и ПВ=40% — 5,0 х 10000000 циклов (вкл./ откл.);
  3. KB-1-400 при 1200 (вкл./откл.)/час и ПВ=40% — 4,0 х 10000000 циклов (вкл./откл.).

Потребляемая мощность включающих катушек при 20°С для:

  1. КВ-1-160 — не более 50 Вт;
  2. KB-1-250 — не более 65 Вт;
  3. KB-1-400 — не более 100 Вт. Способ крепления: при помощи винтов. .Степень защиты — 1Р00. Присоединение внешних проводников переднее.

Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих пускателей. Климатические исполнения контакторов У2, ВЗ.

Контакторы серии КВ-1 полностью заменяют контакторы КТ6000 на токи до 400 А.

Массогабаритные показатели и замена контактора

Тип Ш(Ш1), ммМасса, кгЗамена
КВ-1-160150(190) х 160 х 1404КТ6023
KB-1-250175 (215) х 175 х 1565,5КТ6033
KB-1-400203 (243) х 210 х 1809КГ6043

Примечание: Ш (Ш1) — ширина контактора при установке блока зажимов сверху (сбоку справа) соответственно.

Контакторы соответствуют требованиям технических условий ТУ 3426-016-00213703-95 (АГИЕ 644535.001 ТУ).
