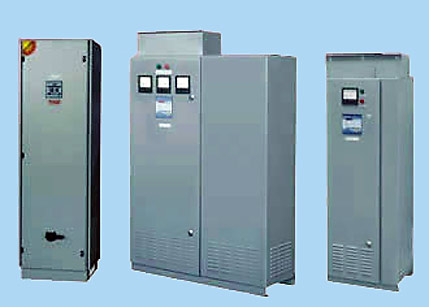

Конденсаторные установки УКМ58М
Регулируемые установки компенсации реактивной мощности типа УКМ58М (ООО «Усть-Каменогорский Конденсатор») предназначены для поддержания постоянным задаваемого значения коэффициента мощности (cos) в электрических распределительных трехфазных сетях промышленных предприятий и других объектов напряжением до 400 В, частотой 50 Гц. Установки УКМ58М обеспечивают требуемый cos в часы максимальных и минимальных нагрузок, а также исключают режим генерации реактивной мощности.
Преимущества установок типа УКМ58М:
- использование специализированных контакторов, с контактами опережающего включения и токоограничивающими резисторами, увеличивающих срок службы контакторов и конденсаторов;
- использование конденсаторов, имеющих способность самовосстанавливаться после пробоя в диэлектрике;
- применение специализированных регуляторов для автоматического корректирования значения cos, которые обеспечивают также сбалансированное включение конденсаторов.
Применение УКМ58М позволяет снизить потери электроэнергии и повысить эффективность электроустановок, одновременно повышая качество электроэнергии непосредственно в сетях предприятия.
Технические характеристики установок УКМ58М
| Тип | Напряжение, кВ | Мощность, квар | Количество и мощность ступеней | Климатическое исполнение |
| Установки конденсаторные регулируемые по реактивной мощности модернизированные (малогабаритные) | ||||
| УКМ58М-0,4-50-25 УЗ |
0,4
| 50 | 2x25 | |
| УКМ5 8М-0,4-67-33,3 УЗ | 67 | 3x33,3 | ||
| УКМ58М-0,4-75-25 УЗ | 75 | 3x25 | ||
| УКМ58М-0,4-75-37,5 УЗ | 2x37,5 | |||
| УКМ58М-0,4-100-25 УЗ | 4x25 | |||
| УКМ58М-0,4-100-33,3 УЗ | 100 | 3x33,3 | ||
| УКМ58М-0,4-100-50 УЗ | 2x50 | |||
| УКМ58М-0,4-112,5-37,5 УЗ | 112,5 | 3x37,5 | ||
| УКМ58М-0,4-125-25 УЗ | 125 | 5x25 | УЗ | |
| УКМ58М-0,4-134-33,3 УЗ | 134 | 4x33,3 | ||
| УКМ58М-0,4-134-67 УЗ | 2x67 | |||
| УКМ58М-0,4-150-37,5 УЗ | 150 | 4x37,5 | ||
| УКМ58М-0,4-150-50 УЗ | 3x50 | |||
| УКМ58М-0,4-167-33,3 УЗ | 167 | 5x33,3 | ||
| УКМ58М-0,4-200-33,3 УЗ | 6x33,3 | |||
| УКМ58М-0,4-200-50 УЗ | 200 | 4x50 | ||
| УКМ58М-0,4-200-67 УЗ | 3x67 | |||
| УКМ58М-0,4-250-50 УЗ | 250 | 5x50 | ||
| Тип | Напряжение, кВ | Мощность, квар | Количество и мощность ступеней | Климатическое исполнение |
| УКМ58М-0,4-268-67 УЗ | 0,4
| 268 | 4x67 | УЗ |
| УКМ58М-0,4-300-50 УЗ | 300 | 6x50 | ||
| УКМ58М-0,4-335-67 УЗ | 335 | 5x67 | ||
| УКМ58М-0,4-402-67 УЗ | 402 | 6x67 | ||
| УКМ58М-0,4-420-60 УЗ | 420 | 7x60 | ||
| УКМ58М-0,4-536-67 УЗ | 536 | 8x67 | ||
| УКМ58М-0,4-603-67 УЗ | 603 | 9x67 | ||
| УКМ58М-0,4-150-50 УЗ 150 3x50 | ||||
В установках УКМ58М применено следующее оборудование:
- силовые трехфазные конденсаторы КПС, восстанавливающиеся после пробоя, имеющие малые диэлектрические потери, обеспечивающие экологическую безопасность;
- регуляторы, осуществляющие контроль и регулирование параметров цифровым способом, обеспечивающие поддержание cos = 0,85 - 0,95, а также защиту конденсаторов от перегрузки токами высших гармоник;
- контакторы, имеющие электрическую износостойкость до 200 000 циклов.
Установки типа УКМФ 0,4 являются автоматически регулируемыми по cos для фильтрации высших гармоник.
