Конденсаторные установки УКМ-0,4-ЭЛЭКО

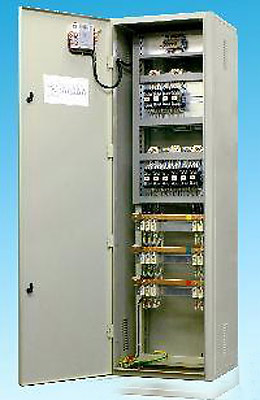

конденсаторная установка УКМ-0,4-ЭЛЭКО

Низковольтные регулируемые конденсаторные установки типа УКМ-0,4-ЭЛЭКО...УЗ, которые производит ООО «ЭЛЭКО», предназначены для компенсации реактивной мощности (КРМ) и фильтрации высших гармоник в распределительных сетях частотой 50 Гц и напряжением 0,4 кВ с переменной и постоянной нагрузкой, а также для КРМ и фильтрации высших гармоник, генерируемых отдельными электроприемниками.

Установки эксплуатируются внутри помещений, высота над уровнем моря до 1 000 м, температура окружающего воздуха от -25°С до +40°С; окружающая среда — нормальная. Установка имеет автоматический регулятор cos, выключатели нагрузки с предохранителями, токоограничивающие контакторы, фильтрокомпенсирующий элемент, разрядное сопротивление.

Конденсаторные установки без дополнительных фильтров гармоник

Конденсаторные установки без фильтров гармоник типа УКМ-0,4-ЭЛЭКО-Б001...У3 мощностью до 600 квар

Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-Б001…У3квар(ширинавысотаглубина) мм
УКМ-0,4-ЭЛЭКО-Б001-37,5 (12,5+25) У337,56001000300
УКМ-0,4-ЭЛЭКО-Б001-50 (12,5х2+25) У3506001000300
УКМ-0,4-ЭЛЭКО-Б001-50 (12,5х4) У3506001000300
УКМ-0,4-ЭЛЭКО-Б001-50 (25х2) У3506001000300
УКМ-0,4-ЭЛЭКО-Б001-62,5 (12,5+25х2) У362,56001000300
УКМ-0,4-ЭЛЭКО-Б001-75 (25х3) У3756001000300
УКМ-0,4-ЭЛЭКО-Б001-75 (12,5х2+25х2) У3756001000300
УКМ-0,4-ЭЛЭКО-Б001-87,5 (12,5+25х3) У387,56001000300
УКМ-0,4-ЭЛЭКО-Б001-100 (25х4) У31006001000300
УКМ-0,4-ЭЛЭКО-Б001-112,5 (12,5+25х4) У3112,56001000300
УКМ-0,4-ЭЛЭКО-Б001-125 (25х5) У31256001000300
УКМ-0,4-ЭЛЭКО-Б001-137,5 (12,5+25х5) У3137,58001200400
УКМ-0,4-ЭЛЭКО-Б001-150 (25х6) У31508001200400
УКМ-0,4-ЭЛЭКО-Б001-175 (25х7) У31758001200400
УКМ-0,4-ЭЛЭКО-Б001-200 (25х8) У32008001200400
УКМ-0,4-ЭЛЭКО-Б001-225 (25х9) У32256002000600
УКМ-0,4-ЭЛЭКО-Б001-250 (25х10) У32506002000600
УКМ-0,4-ЭЛЭКО-Б001-275 (25х11) У32756002000600
УКМ-0,4-ЭЛЭКО-Б001-300 (25х12) У33006002000600
УКМ-0,4-ЭЛЭКО-Б001-325 (25+50х6) У33258002000600
УКМ-0,4-ЭЛЭКО-Б001-350 (50х7) У33508002000600
УКМ-0,4-ЭЛЭКО-Б001-375 (25+50х7) У33758002000600
УКМ-0,4-ЭЛЭКО-Б001-400 (50х8) У34008002000600
УКМ-0,4-ЭЛЭКО-Б001-450 (50х9) У34508002000600
УКМ-0,4-ЭЛЭКО-Б001-500 (50х10) У35008002000600
УКМ-0,4-ЭЛЭКО-Б001-550 (50х11) У35508002000600
УКМ-0,4-ЭЛЭКО-Б001-600 (50х12) У36008002000600

Конденсаторные установки типа УКМ-0,4-ЭЛЭКО-Б001...У3 мощностью до 600 квар

Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-Б001…У3квар(ширинавысотаглубина) мм
УКМ-0,4-ЭЛЭКО-Б001-37,5 (12,5+25) У337,56001000300
УКМ-0,4-ЭЛЭКО-Б001-50 (12,5х2+25) У3506001000300
УКМ-0,4-ЭЛЭКО-Б001-50 (12,5х4) У3506001000300
УКМ-0,4-ЭЛЭКО-Б001-50 (25х2) У3506001000300
УКМ-0,4-ЭЛЭКО-Б001-62,5 (12,5+25х2) У362,56001000300
УКМ-0,4-ЭЛЭКО-Б001-75 (25х3) У3756001000300
УКМ-0,4-ЭЛЭКО-Б001-75 (12,5х2+25х2) У3756001000300
УКМ-0,4-ЭЛЭКО-Б001-87,5 (12,5+25х3) У387,56001000300
УКМ-0,4-ЭЛЭКО-Б001-100 (25х4) У31006001000300
УКМ-0,4-ЭЛЭКО-Б001-112,5 (12,5+25х4) У3112,56001000300
УКМ-0,4-ЭЛЭКО-Б001-125 (25х5) У31256001000300
УКМ-0,4-ЭЛЭКО-Б001-137,5 (12,5+25х5) У3137,58001200400
УКМ-0,4-ЭЛЭКО-Б001-150 (25х6) У31508001200400
УКМ-0,4-ЭЛЭКО-Б001-175 (25х7) У31758001200400
УКМ-0,4-ЭЛЭКО-Б001-200 (25х8) У32008001200400
УКМ-0,4-ЭЛЭКО-Б001-225 (25х9) У32256002000600
УКМ-0,4-ЭЛЭКО-Б001-250 (25х10) У32506002000600
УКМ-0,4-ЭЛЭКО-Б001-275 (25х11) У32756002000600
УКМ-0,4-ЭЛЭКО-Б001-300 (25х12) У33006002000600
УКМ-0,4-ЭЛЭКО-Б001-325 (25+50х6) У33258002000600
УКМ-0,4-ЭЛЭКО-Б001-350 (50х7) У33508002000600
УКМ-0,4-ЭЛЭКО-Б001-375 (25+50х7) У33758002000600
УКМ-0,4-ЭЛЭКО-Б001-400 (50х8) У34008002000600
УКМ-0,4-ЭЛЭКО-Б001-450 (50х9) У34508002000600
УКМ-0,4-ЭЛЭКО-Б001-500 (50х10) У35008002000600
УКМ-0,4-ЭЛЭКО-Б001-550 (50х11) У35508002000600
УКМ-0,4-ЭЛЭКО-Б001-600 (50х12) У36008002000600

Конденсаторные установки без фильтров гармоник типа УКМ-0,4-ЭЛЭКО-Б002...У3 мощностью до 200 квар

Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-Б002…У3квар(ширинавыстаглубина) мм
УКМ-0,4-ЭЛЭКО-Б002-37,5 (12,5+25) У337,56001000300
УКМ-0,4-ЭЛЭКО-Б002-50 (12,5х2+25) У3506001000300
УКМ-0,4-ЭЛЭКО-Б002-50 (12,5х4) У3506001000300
УКМ-0,4-ЭЛЭКО-Б002-50 (25х2) У3506001000300
УКМ-0,4-ЭЛЭКО-Б002-62,5 (12,5+25х2) У362,56001000300
УКМ-0,4-ЭЛЭКО-Б002-75 (12,5х2+25х2) У3756001000300
УКМ-0,4-ЭЛЭКО-Б002-75 (25х3) У3756001000300
УКМ-0,4-ЭЛЭКО-Б002-87,5 (12,5+25х3) У387,56001000300
УКМ-0,4-ЭЛЭКО-Б002-100 (25х4) У31006001000300
УКМ-0,4-ЭЛЭКО-Б002-112,5 (12,5+25х4) У3112,56001000300
УКМ-0,4-ЭЛЭКО-Б002-125 (25х5) У31256001000300
УКМ-0,4-ЭЛЭКО-Б002-137,5 (12,5+25х5) У3137,58001200400
УКМ-0,4-ЭЛЭКО-Б002-150 (25х6) У3 1508001200400
УКМ-0,4-ЭЛЭКО-Б002-175 (25х7) У31758001200400
УКМ-0,4-ЭЛЭКО-Б002-200 (25х8) У32008001200400

Конденсаторные установки типа УКМ-0,4-ЭЛЭКО-Б003...У3 мощностью до 300 квар

Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-Б003…У3квар(ширинавысотаглубина) мм
УКМ-0,4-ЭЛЭКО-Б003-37,5 (12,5х3) У337,55001000400
УКМ-0,4-ЭЛЭКО-Б003-50 (12,5х4) У3505001000400
УКМ-0,4-ЭЛЭКО-Б003-50 (25х2) У3505001000400
УКМ-0,4-ЭЛЭКО-Б003-62,5 (12,5х5) У362,55001000400
УКМ-0,4-ЭЛЭКО-Б003-75 (12,5х6) У3755001000400
УКМ-0,4-ЭЛЭКО-Б003-75(25х3) У3755001000400
УКМ-0,4-ЭЛЭКО-Б003-87,5 (12,5х7) У387,55001000400
УКМ-0,4-ЭЛЭКО-Б003-100 (25х4) У31005001000400
УКМ-0,4-ЭЛЭКО-Б003-112,5 (25х4+12,5) У3112,55001000400
УКМ-0,4-ЭЛЭКО-Б003-125 (25х5) У31255001000400
УКМ-0,4-ЭЛЭКО-Б003-137,5 (12,5+25х5) У3137,55001000400
УКМ-0,4-ЭЛЭКО-Б003-150 (25х2+50х2) У31505001000400
УКМ-0,4-ЭЛЭКО-Б003-175 (25х3+50х2) У31758001200400
УКМ-0,4-ЭЛЭКО-Б003-200 (25х2+50х3) У32008001200400
УКМ-0,4-ЭЛЭКО-Б003-225 (25+50х4) У32258001200400
УКМ-0,4-ЭЛЭКО-Б003-250(25х2+50х2) У32508001200400
УКМ-0,4-ЭЛЭКО-Б003-275 (25+50+100х2) У32758001200400
УКМ-0,4-ЭЛЭКО-Б003-300(25х2+50+100х2) У33008001200400

Конденсаторные установки типа УКМ-0,4-ЭЛЭКО-М-012...У3 мощностью до 300 квар

Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-М012…У3квар(ширинавысотаглубина) мм
УКМ-0,4-ЭЛЭКО-М012-100 (25х4) У31006002000600
УКМ-0,4-ЭЛЭКО-М012-125 (25х5) У31256002000600
УКМ-0,4-ЭЛЭКО-М012-150 (25х6) У31506002000600
УКМ-0,4-ЭЛЭКО-М012-175 (25х7) У31756002000600
УКМ-0,4-ЭЛЭКО-М012-200 (25х8) У32006002000600
УКМ-0,4-ЭЛЭКО-М012-225 (25х9) У32256002000600
УКМ-0,4-ЭЛЭКО-М012-250 (25х10) У32506002000600
УКМ-0,4-ЭЛЭКО-М012-275 (25х11) У32756002000600
УКМ-0,4-ЭЛЭКО-М012-300 (25х12) У33006002000600

Конденсаторные установки без фильтров гармоник типа УКМ-0,4-ЭЛЭКО-М022...У3 мощностью до 600 квар

Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-М022…У3квар(ширинавысотаглубина) мм
УКМ-0,4-ЭЛЭКО-М022-200 (50х4) У32008002000600
УКМ-0,4-ЭЛЭКО-М022-250 (50х5) У32508002000600
УКМ-0,4-ЭЛЭКО-М022-300 (50х6) У33008002000600
УКМ-0,4-ЭЛЭКО-М022-350 (50х7) У33508002000600
УКМ-0,4-ЭЛЭКО-М022-400 (50х8) У34008002000600
УКМ-0,4-ЭЛЭКО-М022-450 (50x9) У34508002000600
УКМ-0,4-ЭЛЭКО-М022-500 (50x10) У35008002000600
УКМ-0,4-ЭЛЭКО-М022-550 (50x11) У35508002000600
УКМ-0,4-ЭЛЭКО-М022-600 (50x12) У36008002000600

Конденсаторные установки с фильтрами гармоник
Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-Б102…У3квар(ширинавысотаглубина) мм
УКМ-0,4-ЭЛЭКО-Б102- 50 (12,5х2 +25)У3508001200400
УКМ-0,4-ЭЛЭКО-Б102- 50 (25х2)У3508001200400
УКМ-0,4-ЭЛЭКО-Б102- 62,5 (12,5 +25х2)У362,58001200400
УКМ-0,4-ЭЛЭКО-Б102- 75 (25х3) У3758001200400
УКМ-0,4-ЭЛЭКО-Б102- 87,5 (12,5+25х3)У387,58001200400
УКМ-0,4-ЭЛЭКО-Б102- 100 (25х4)У31008001200400
УКМ-0,4-ЭЛЭКО-Б102- 125 (25х5)У31258001200400
УКМ-0,4-ЭЛЭКО-Б102- 150 (25х6)У3150800120040

Тип и характеристика конденсаторной установкиМощность установкиГабаритные размеры
УКМ-0,4-ЭЛЭКО-М112…У3квар(ширинавысотаглубина) мм
УКМ-0,4-ЭЛЭКО-М112- 100 (25х4) У31008002000600
УКМ-0,4-ЭЛЭКО-М112- 125 (25х5) У31258002000600
УКМ-0,4-ЭЛЭКО-М112- 150 (25х6) У31508002000600
УКМ-0,4-ЭЛЭКО-М112- 175 (25х7) У31758002000600
УКМ-0,4-ЭЛЭКО-М112- 200 (25х8) У32008002000600
УКМ-0,4-ЭЛЭКО-М112- 200 (50х4) У32008002000600
УКМ-0,4-ЭЛЭКО-М112- 225 (25х9) У32258002000600
УКМ-0,4-ЭЛЭКО-М112- 225 (25+50х4) У32258002000600
УКМ-0,4-ЭЛЭКО-М112- 250 (25х10) У32508002000600
УКМ-0,4-ЭЛЭКО-М112- 250 (25х2+50х4) У32508002000600
УКМ-0,4-ЭЛЭКО-М112- 275 (25х11) У32758002000600
УКМ-0,4-ЭЛЭКО-М112- 275 (25+50х5) У32758002000600
УКМ-0,4-ЭЛЭКО-М112- 300 (25х12) У33008002000600
УКМ-0,4-ЭЛЭКО-М112- 300 (50х6) У33008002000600
